Si (הסיליקון) הוא אחד החומרים האופטיים הקשים ביותר, רכיבים אופטיים הסיליקון נמצאים בשימוש נרחב במגוון רחב של יישומים אינפרא אדום הפועלים בטווח גל 1.2-2mm, כולל הדמיה NIR או ספקטרוסקופיה אינפרא אדום. איכות אופטית הסיליקון הוא בדרך כלל מסוממים קלות (5 – 40 אוהם /ס”מ) כדי למנוע את הקליטה להקות שידור הטוב ביותר מעל 10 מיקרון. התנגדות של הסיליקון של 5-40 Ohm-cm שהוא גבוה יותר מאשר יישומים מוליכים למחצה ביותר. צפיפות נמוכה של הסיליקון (2.329 g /cm3) הוא אידיאלי לשימוש ביישומים רגישים למשקל. סיליקון תכונות קשיחות Knoop של 1150, מה שהופך רכיבים אופטיים הסיליקון קשה יותר, חלופות פחות שביר להשוות רכיבים גרמניים אופטי.
הסיליקון משמש חלונות עדשות בעיקר בטווח 2-6μm, הבחירה האידיאלית עבור עדשות LED IR. מדד השבירה קרוב ל -3.4 לאורך הטווח. סיליקון מוליכות תרמית גבוהה משקל נמוך הם תכונות אטרקטיביות יישומים IR או FTIR. הסיליקון משמש גם בתור מצע מראה רפלקטיביות גבוהה עבור לייזרים ו עבור urports סיליקון IR. כבוד אופטיקה הוא מקצועי מקצועי אינפרא אדום כדורית /aspherical /גלילי הסיליקון יצרן עדשות, ברוכים הבאים להתייעץ הסיטונאי גדול גודל אינפרא אדום אינפרא אדום אופטיקה הסיליקון אינפרא אדום ו פס רחב עדשות הסיליקון.
Si (סיליקון) הוא חומר אופטי אידיאלי לשימוש 3 עד 5μm (MWIR) waveband וכמצע עבור מסננים אופטיים ומראות. התמסורת שלה הוא כ 50% בתוך 1 עד 6μm, כלומר ציפויים אנטי רפלקציה נדרשים בדרך כלל כדי לשפר את השידור. הסיליקון יש מוליכות תרמית גבוהה צפיפות נמוכה שגורמת Si (סיליקון) לעתים קרובות לשמש מראות לייזר. Monocrystalline הסיליקון הוא גם שימושי כמו משדר בטווח 20 מיקרון. הסיליקון יש פסבנד נוסף 30-1 מיקרון אשר יעילים רק בחומר התנגדות גבוהה מאוד.
עדשות סיליקון אינפרא אדום ניתנות להתאמה על ידי טכניקות משיכת Czochralski (CZ) ומכילות כמות חמצן הגורמת להרכבת קליטה ב -5.8 מיקרון, 9.1 מיקרון ו -19.4 מיקרון. כדי למנוע זאת, חומר monocrystalline Si יכול להיות מוכן על ידי Float-Zone (FZ) תהליך. סיליקון אופטי הוא בדרך כלל מסוממים קלות (5 עד 40 אוהם * ס"מ) עבור שידור הטוב ביותר מעל 10 מיקרון.
הסיליקון הוא אחד הצפיפויות הנמוכות ביותר של חומרי IR נפוצים, הוא אידיאלי עבור מערכות עם מגבלות משקל.
זה קשה יותר מאשר Ge ולא שביר.
זוהי העלות הנמוכה ביותר עלות החומר של כל החומרים IR.
Si הוא פטיפון יהלום.
מוצרים מיוצרים: עדשות, עדשות aspheric, בינארי (דיפרקטיבי) עדשות, Windows, Beamsplitters אופטי, מסננים אופטי, דודים.
משטח סיום: מפרטים טיפוסיים עבור איכות פני השטח אינפרא אדום הם 40-20 שריטה לחפור באזור 1.2 ל 3μm ספקטרלי 60-40 לחפור שריטה עבור אזור 3-7μm. יהלום פני השטח גימור של 120Angstroms RMS או טוב יותר אופייני.
משטח פני השטח אינפרא אדום, טיפוסית נדרש משטח פני השטח נע בין 1/2 גל עד 2 גלים @ 0.6328μm והוא מוגדר בדרך כלל בהתאם לדרישות ביצועי המערכת.
אפשרויות ציפוי AR: ב אינפרא אדום, בדרך כלל נדרש טווחי השטח משטח מ 1/2 גל ל 2 גלים @ 0.6328μm והם בדרך כלל שצוין בהתאם לדרישות ביצועי המערכת. ברוכים הבאים להתייעץ הרכש להתאמה אישית אינפרא אדום עדשות הסיליקון המחיר האחרון.
| Parameter | Value |
| Transmission Range | 1.2 to 15 microns |
| Refractive Index | 3.4223 at 5 microns |
| Reflection Loss | 51.0% at 5 µm (2 surfaces) |
| dn/dT | 160 x 10-6/K |
| dN/dµ = 0 | 10.4µm |
| Index of Absorption | 1 x 10-3 cm-1 at 3 microns |
| Density | 2.33 g/cm3 |
| Melting Point | 1420° C |
| Thermal Conductivity | 163.3 Wm-1K-1 at 273K |
| Thermal Expansion | 4.15 x 10-6/°C |
| Hardness | Knoop 1150 |
| Specific Heat Capacity | 703 J/(kg K) |
| Dielectric Constant | 13 at 10GHz |
| Young's Modulus (E) | 131 GPa |
| Shear Modulus (G) | 79.9 GPa |
| Bulk Modulus (K) | 102 GPa |
| Elastic Coefficients | C11=167 MPa, C12=65 MPa, |
| C44=80 MPa | |
| Poisson Ratio | 0.266 |
| Solubility | Insoluble in water |
| Molecular Weight | 28.09 |
| Class/Structure | Cubic diamond, Fd3m |
| µm | No | µm | No |
| 1.357 | 3.4975 | 1.367 | 3.4962 |
| 1.395 | 3.4929 | 1.5295 | 3.4795 |
| 1.660 | 3.4696 | 1.709 | 3.4664 |
| 1.813 | 3.4608 | 1.970 | 3.4537 |
| 2.153 | 3.4476 | 2.325 | 3.4430 |
| 2.714 | 3.4358 | 3.000 | 3.4320 |
| 3.303 | 3.430 | 3.500 | 3.4284 |
| 4.000 | 3.4257 | 4.258 | 3.4245 |
| 4.500 | 3.4236 | 5.000 | 3.4223 |
| 5.500 | 3.4213 | 6.000 | 3.4202 |
| 6.500 | 3.4195 | 7.000 | 3.4189 |
| 7.500 | 3.4186 | 8.000 | 3.4184 |
| 8.500 | 3.4182 | 10.00 | 3.4179 |
| 10.50 | 3.4178 | 11.04 | 3.4176 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-2300mm | 2mm-300mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
כבוד אופטיקה מציעה שני סוגים של Monocrystalline הסיליקון: כיתה הילוכים וכיתה מראה. כמו השידור של חומר כיתה אופטי משיכת של סיליקון monocrystalline (OCZ-Si) נמצאים בשימוש נרחב הלהקה 1-6um אינפרא אדום באמצע, transmittance אינפרא אדום מעל 50%. Float- אזור סיליקון גביש ניתן להשתמש ב 1-14 הלהקה רחבה יותר, השטח של סיליקון התמזגות טוהר גבוהה ואפילו יכול לשמש את waveband אינפרא אדום (יותר מ 30 אממ). Monocrystalline סיליקון הוא חומר לייזר רפלקטור טוב. עם מוליכות תרמית טובה שלה, יציבות תרמית מעולה, מקדם התפשטות תרמית נמוכה, סיליקון monocrystalline צפיפות נמוכה יחסית, עלות נמוכה, קל לעיבוד מדויק, לייזר CO2 רפלקטור הוא חומרים במרתף המועדף. כמו כן יש לציין כי transmittance אינו תלוי בכיוון הגביש. כבוד אופטיקה הוא מקצועי מקצועי אינפרא אדום כדורית /aspherical /גלילי הסיליקון יצרן עדשות, ברוכים הבאים להתייעץ הסיטונאי גדול גודל אינפרא אדום אינפרא אדום אופטיקה הסיליקון אינפרא אדום ו פס רחב עדשות הסיליקון.
חלק סטנדרטי להתאמה אישית אינפרא אדום עדשות אופטיקה מסופק אופטיקה כבוד כפי מסוכם כדלקמן, אנא פנה אלינו בכל עת בעת הצורך:

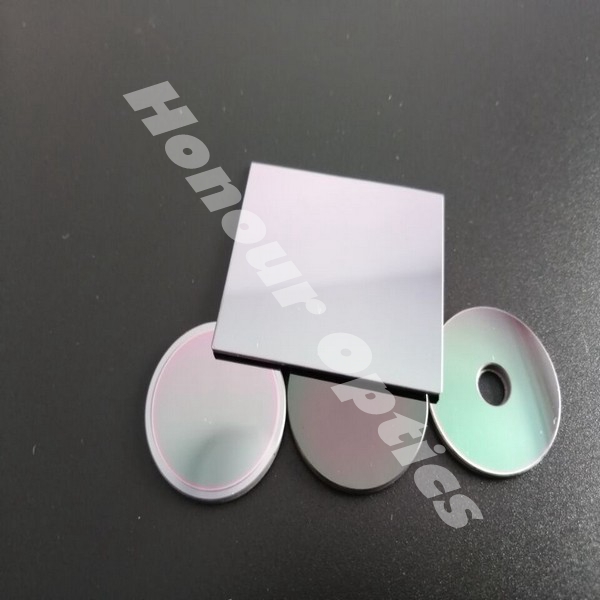

חלונות הסיליקון ו wedges uncoated או עם ציפוי antireflection ב 1.5-6μm סטנדרטי, 2-4μm, 3-5μm, 8-12μm.

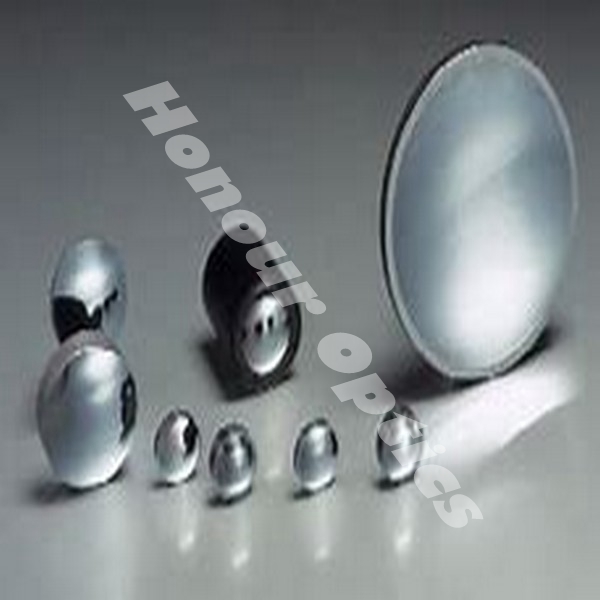

עדשות אופטיות הסיליקון עבור collimation או מיקוד יישומים לנצל אור מונוכרומטי. עדשות אלה זמינים במגוון גדלים או אורך מוקד עבור מגוון רחב של צרכים היישום. אנו מייצרים גם עדשות HRFZ סי של סוגים שונים: hyper-hemispherical ואת הכדור עבור יישומים THZ
מסנני הפרעות IR, המשולבים ביישומי IR כגון ספקטרוסקופיה FTIR, משמשים לשדר או לחסום טווח מסוים של אורכי גל אינפרא אדום.

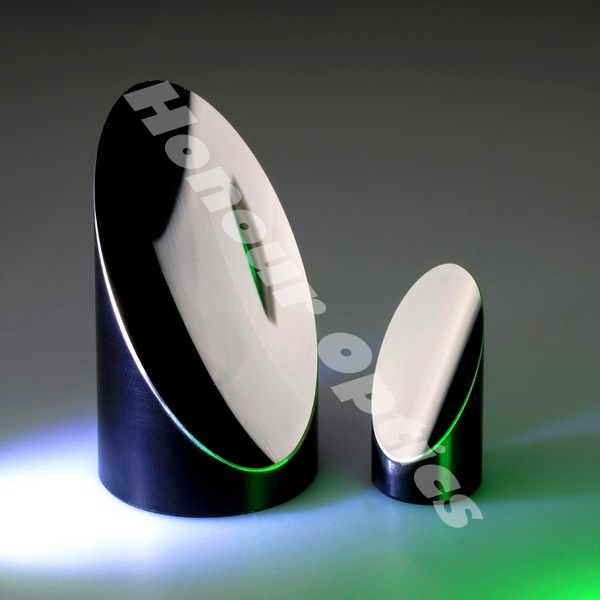

מראות הסיליקון קלים יותר מאשר מראות נחושת ולהשאיל את עצמם ליישומים קל משקל עם פלט כוח קטן עד בינוני. מראות הסיליקון מצופות בדרך כלל בציפויים כסף, זהב ו /או דיאלקטרי. ברוכים הבאים להתייעץ הרכש להתאמה אישית אינפרא אדום עדשות הסיליקון המחיר האחרון.

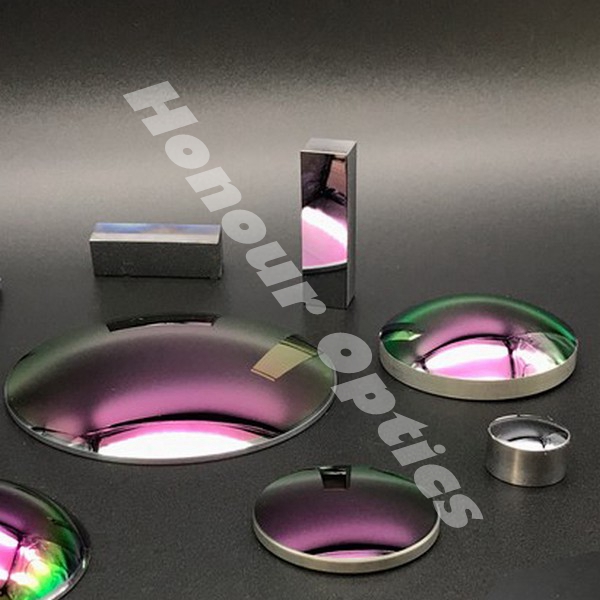

אופטיקה הכבוד מייצרת באיכות גבוהה רכיבים סי (אופטיים) סיליקון עם שידור תיאורטי והומוגניות מעולה. הן monocrystalline ו polycrystalline זמינים. חלונות, טריזים, מסננים, עדשות, פריזמות יכול להתבצע על פי המפרט שלך, עם קוטר של עד כ 300 מ"מ.
