MgF2 (מגנזיום פלואוריד) הוא קריסטל מחוספס, קשה וחיובי birefringent אשר עמיד בפני תרמית מכני הלם. MgF2 (מגנזיום פלואוריד) שקוף מעל מגוון רחב מאוד של אורכי גל. Windows, עדשות, מנסרות עשוי מחומר זה ניתן להשתמש בטווח כולו של אורכי גל מ 0.11μm ל 7.5μm. איכות גבוהה סינתטי VUV כיתה MgF2 (מגנזיום פלואוריד) הוא די יקר. רמה נמוכה MgF2 משמש לפעמים אינפרא אדום אבל זה נחות CaF2 (פלואוריד סידן). MgF2 (מגנזיום פלואוריד) הוא קשה ועובד וליטוש היטב, אבל זה קצת birefringent ויש לחתוך עם הציר האופטי בניצב את המטוס של החלון או העדשה.

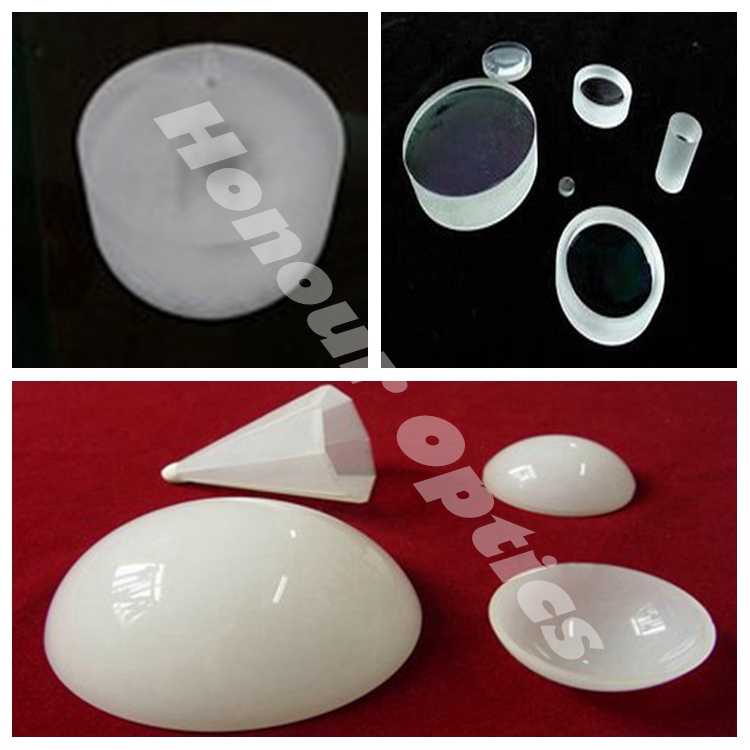

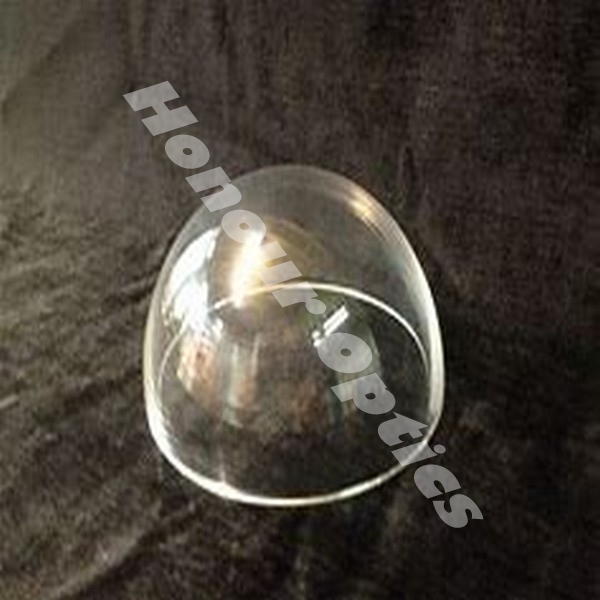

Honor Optics מציעה גם HP (בלחץ) polycrystalline יעילות גבוהה סרט דק multilayer MgF2 אופטיקה ההפעלה ב 7-9um, אשר משמש בעיקר כחומר באמצע גל אינפרא אדום חלון. הוא משמש לייצור אמצע גלים וקטור אינפרא אדום גלים. עם transmittance אינפרא אדום גבוהה, מקדם התפשטות תרמית קטנה, רכוש מכני טוב, עלות ההכנה נמוכה, הוא החומר הטוב ביותר עבור אמצע גלים וקטור אינפרא אדום גלים. בהווה כבוד מציעה כיפה פחות מאשר Dia. 270mm x 85mm x 10mm, ואת צלחת פחות מ Dia.360mm x 15mm. כבוד אופטיקה הוא מקצועי VUV, UV ו IR כיתה MGF2 אופטיקה ליצרן, מוזמן להתייעץ במחיר של אופטיקה סיטוני MgF2. ברוכים הבאים לכולם לרכוש לייזר בגודל גדול אופטיקה MGF2.
MgF2 (מגנזיום פלואוריד) יש תכונות מכניות טובות, יציבות כימית, התנגדות השפעה, תנודות אנטי תרמיות גדולות, קרינה. זה גם קריסטל birefringent חיובית עם transmittance אופטי גבוהה מן 0.11um ואקום אולטרה כדי 7.5um ספקטרום אינפרא אדום, מתאים עדשות אופטיות, טריז, וייצור החלון. MgF2 נחשב גם חומר עמיד ב UV עמוק יישום LWIR
יעילות גבוהה סרט דק multilayer MgF2 אופטיקה דומים פלואוריד סידן בהתנגדות שלה למים. חלונות MgF2 רגישים להלם תרמי אבל לא עוזבים. הקרנה אינה מובילה למרכזי צבע.
MfF2 birefringence יש לקחת בחשבון לפני בחירת החומר הזה בעיצוב אופטי. זה עמיד בפני הלם תרמי מכני. זה קשה כמו CaF2 אבל רק חצי קשה כמו Ge. זה הרבה יותר יקר מאשר CaF2 ו BaF2, אבל בדרך כלל לא יקר יותר מאשר LiF. MgF2 הוא יהלום turnable.
מוצרים מיוצרים: עדשות, עדשות aspheric, Windows, Beamsplitters אופטי, מסננים אופטי, דודים, מנסרות.
גימור פני השטח: פוליש של 10-5, או 20-10 שריטה לחפור מושגות בעלות נוספת בהתאמה בעיקר עבור יישומים UV. מפרטים טיפוסיים עבור איכות פני השטח באזורי אינפרא אדום גלויים הקרוב הם 40-20 ו 60-40 לחפור שריטה של 3 עד טווח 7μm.
איור משטח: באזורי UV ו ספקטרלית גלוי, טווח פני השטח נע בין 1/10 גל ל 1/2 גל @ 0.6328μm. ב אינפרא אדום, בדרך כלל נדרש טווחי השטח משטח מ 1/2 גל ל 2 גלים @ 0.6328μm ו שצוין בהתאם לדרישות ביצועי המערכת.
AR אפשרויות ציפוי: מגנזיום פלואוריד יכול להיות מצופה AR לשימוש אינפרא אדום אבל בדרך כלל ללא שיפור משמעותי בתמסורת בשל המדד הנמוך שלה השבירה כבר שידור גבוהה.
| Optical Properties | |
| Transmission Range | 110 nm to 7.5 μm |
| Transmittance | >90% at 193 nm to 6 μm |
| Refractive Index | No=1.37608; Ne=1.38771 (at 0.7μm) |
| Reflection Loss | 5.2% at 0.6 μm (both surfaces) |
| Residual Radiation Peak | 20 nm |
| Absorption Coefficient | 0.04 cm-1 at 2.7 μm |
| dn/dT | 2.3 x 10-6 /℃ parallel c-axis
1.7 x 10-6 /℃ perpendicular c-axis |
| Physical Properties | |
| Density | 3.18 g/cm3 |
| Melting Point | 1255℃ |
| Thermal Conductivity | 0.3 Wm-1K-1 at 300K |
| Thermal Expansion | 13.7 x 10-6 /℃ parallel c-axis
8.9 x 10-6 /℃ perpendicular c-axis |
| Knoop Hardness | 415 with 100g indenter (kg/mm2) |
| Specific Heat Capacity | 1003 J/(kg.k) |
| Dielectric Constant | 1.87 at 1MHz parallel c-axis
1.45 at 1MHz perpendicular c-axis |
| Youngs Modulus (E) | 138.5 GPa |
| Shear Modulus (G) | 54.66 GPa |
| Bulk Modulus (K) | 101.32 GPa |
| Elastic Coefficient | C11=164; C12=53; C44=33.7
C13=63; C66=96 |
| Apparent Elastic Limit | 49.6 MPa (7200 psi) |
| Poisson Ratio | 0.276 |
| Chemical Properties | |
| Solubility | 0.0002 g/ 100g water at 20℃ |
| Molecular Weight | 62.32 |
| Structure | Tetragonal Crystal |
| Cleavage Plane | (110) |
| No = Ordinary Ray, Ne = Extraordinary Ray | |||||
| µm | No | Ne | µm | No | Ne |
| 0.1198 | 1.6510 | 1.655 | 0.121 | 1.628 | 1.632 |
| 0.140 | 1.5095 | 1.523 | 0.150 | 1.480 | 1.494 |
| 0.170 | 1.448 | 1.462 | 0.180 | 1.439 | 1.453 |
| 0.200 | 1.423 | 1.437 | 0.220 | 1.413 | 1.426 |
| 0.257 | 1.401 | 1.414 | 0.266 | 1.399 | 1.412 |
| 0.300 | 1.393 | 1.405 | 0.330 | 1.389 | 1.402 |
| 0.350 | 1.387 | 1.400 | 0.355 | 1.386 | 1.399 |
| 0.546 | 1.379 | 1.390 | 0.700 | 1.376 | 1.388 |
| 1.512 | 1.370 | 1.382 | 2.000 | 1.368 | 1.379 |
| 3.030 | 1.360 | 1.370 | 3.571 | 1.354 | 1.364 |
| 4.546 | 1.341 | 1.350 | 5.000 | 1.334 | 1.343 |
| 6.060 | 1.314 | 1.321 | |||
| Specification | Typical Level | High precision |
| Sizes | 2mm-150mm | 2mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/20 | 10/5 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 10 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |

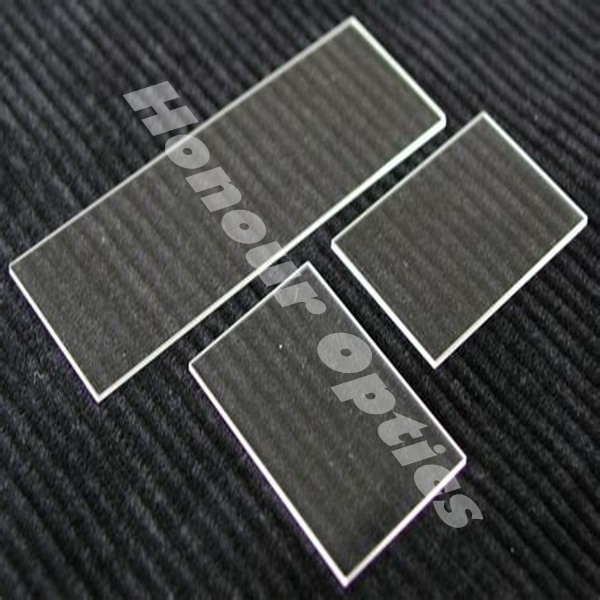

עלות נמוכה פלנו /כדורי /aspherical /גלילי אופטיקה MgF2 משמש עבור רכיבים אופטיים אינפרא אדום שבו קשיחות קיצונית ועמידות נדרשת. גביש יחיד MgF2 מציג birefringence קלה באמצעות טווח שידור שימושי שלה birefringence שלה אינפרא אדום יכול להיות שימושי.

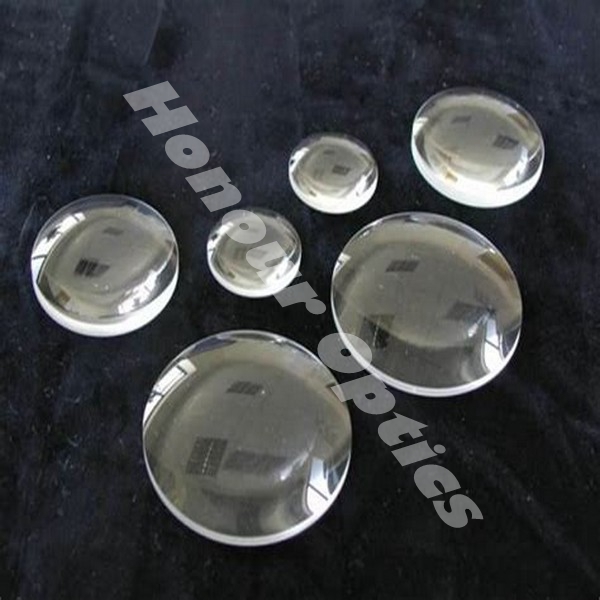

משדר היטב לתוך אזור VUV על קו מימן לימן אלפא (121nm) ומעבר. הוא משמש גם עבור רוב אופטיקה UV מעולה עבור יישום לייזר אקסימר. כבוד אופטיקה הוא מקצועי VUV, UV ו IR כיתה MGF2 אופטיקה ליצרן, מוזמן להתייעץ במחיר של אופטיקה סיטוני MgF2. ברוכים הבאים לכולם לרכוש לייזר בגודל גדול אופטיקה MGF2.
עלות נמוכה פלנו /כדורי /aspherical /גלילי אופטיקה MgF2 משמש עבור רכיבים אופטיים אינפרא אדום שבו קשיחות קיצונית ועמידות נדרשת. גביש יחיד MgF2 מציג birefringence קלה באמצעות טווח שידור שימושי שלה birefringence שלה אינפרא אדום יכול להיות שימושי.
כבוד אופטיקה היא יצרנית מקצועי של MgF2 (מגנזיום פלואוריד) עם דרישות איכות הסביבה ROHS. אופטיקה כבוד יכול לספק:
UVU רמת excimer, UV ו IR רמה MgF2 (מגנזיום פלואוריד) רכיבים אופטיים עם צורות שונות, כגון מוט, מרובע, צעד, טריז, פריזמה, כדורי, גלילי וכן הלאה.
מונו או פולי גביש, גודל מקסימלי הוא כ 200mm
אוריינטציה: < 001 > ;, < 100 > ;, < 110 > ;, < 111 > ;, < 210 >
