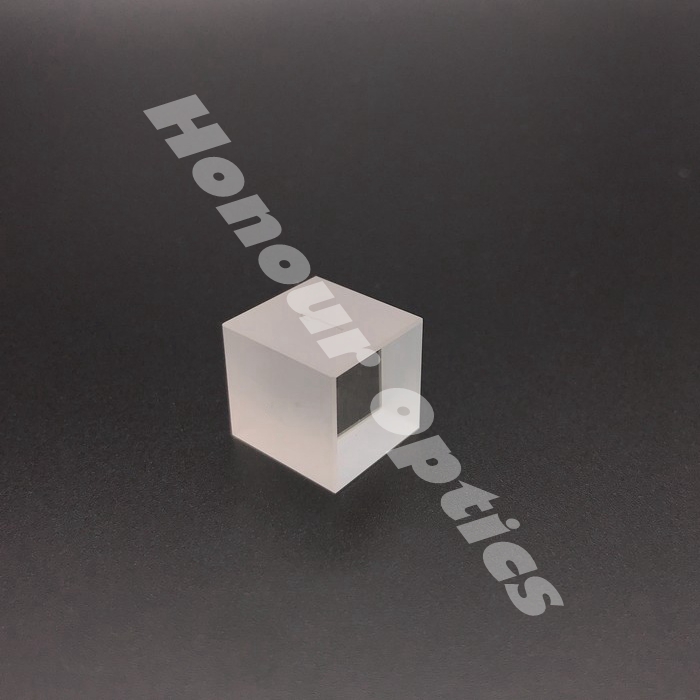

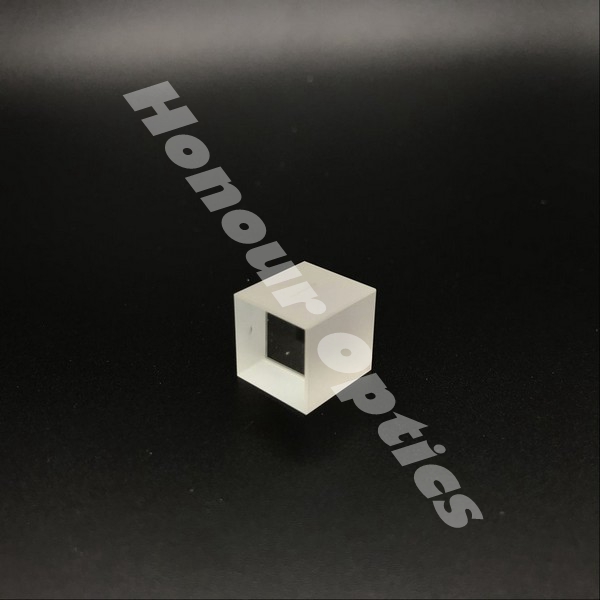

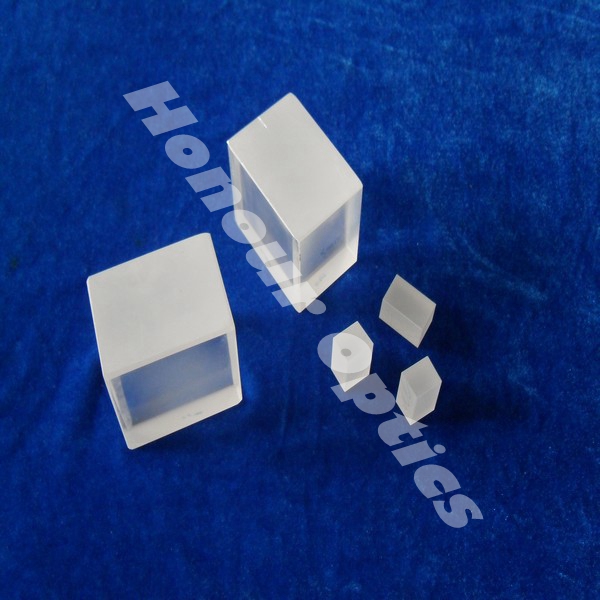

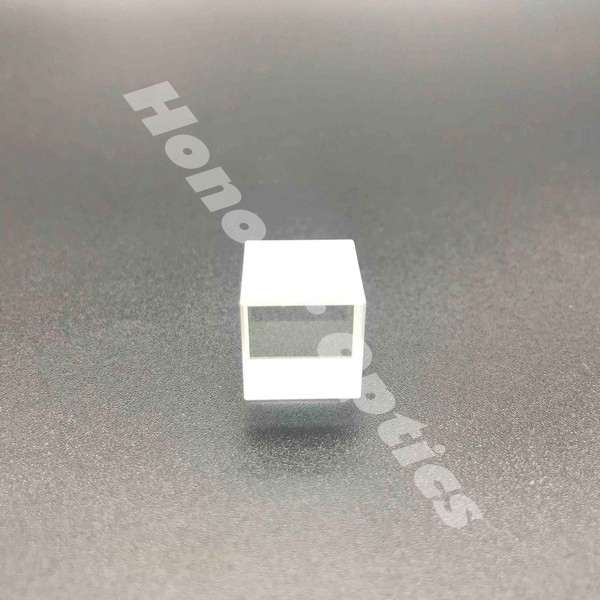

BIBO (ביבול 3O6) הוא גביש לייזר לא ליניארי שפותח לאחרונה, באיכות גבוהה גביש BIBO סינית לינארית יש מקדם לא ליניארי גדול יעיל, סף נזק גבוה אינרציות לגבי לחות. מקדם הלא לינארית שלו הוא פי 3-4 יותר מאשר גביש LBO, פי 1-2 מאשר קריסטל BBO. זהו אחד הכפילים המבטיחים המבטיחים לייצר את הלייזר הכחול. BIBO קריסטל הוא יחסית יקר יותר לעומת אחרים Borate המשפחה גבישים BBO ו LBO.
BIBO קריסטל יכול להיות מצופה יחיד הלהקה, כפול הלהקה או רחב הלהקה ציפויים AR. אורכי גל ציפוי אופייני הם 800-400n, AR 1064-532nm, AR 1550-775nm, AR 1850-925nm ציפוי BBAR מרוכז ב 700nm. הרגישות ללחות של גביש BIBO סיני באיכות גבוהה נמוכה מאוד. עם זאת, משתמשים מומלץ לספק תנאים יבשים הן עבור שימוש ואחסון של ביבו להאריך את החיים. שים לב לעיבוי מים על משטחי קריסטל יש להימנע לחלוטין בכל עת. כבוד האופטיקה היא מקצועית בעלות נמוכה BIBO ליניארי היצרן ליניארי, הסיטונאי BIBO גביש לא ליניארי במחיר המפעל. ברוכים הבאים לכולם לרכוש גביש ביבו לינארית.
טווח השקיפות הרחב נע בין 286nm ל 2500nm
הומוגניות אופטי גבוהה להיות חופשי של הכללה
גדול SHG מקדם יעיל (כ 9 פעמים של KDP)
סף נזק לייזר גבוה
רוחב פס רחב
אינרנטיות ביחס ללחות
| Crystal Structure | Monoclinic, point group 2 |
| lattice Parameters | a = 7.116 Ä, b = 4.993Ä, c = 6.508Ä, Z = 105.62° |
| Melting Point (congruent) | 726°C |
| Specific Heat | 0.5 J/g-K at 330 K |
| Hardness | 5 – 5.5 Mohs |
| Density | 5.033 g/cm3 |
| Thermal Expansion Coefficients | //a, 4.8 x 10-5/K , //b, 4.4 x 10-6/K, //c, -2.69 x 10-5/K |
| Transparency Range | 286-2500 nm | ||||
| Refractive Indices | |||||
| at 1079.5 nm | n1 = 1.9166, n2 = 1.7569, n3 = 1.7835 | ||||
| at 539.75 nm | n1 = 1.9260, n2 = 1.7874, n3 = 1.8190 | ||||
| Optical homogeneity | ~ 10-6/cm | ||||
| NLO coefficients (pm/V) | d11 = 2.53, d12 = d14 = 2.3, d13 = -1.3, | ||||
| d25 = d36 = 2.4, d26 = 2.8, d35 = -0.9 | |||||
| Sellmeier Equations | ni2(l) = A + B/(l2-C) )- Dl2 | ||||
| A | B | C | D | ||
| n1 | 3.6545 | 0.0511 | 0.0371 | 0.0226 | |
| n2 | 3.074 | 0.0323 | 0.0316 | 0.01337 | |
| n3 | 3.1685 | 0.0373 | 0.0346 | 0.0175 | |
· סובלנות מימד: (W ± 0.05mm) x (H ± 0.05mm) x (L + /- 0.1mm)
· צמצם נקי: מרכזי 90% מהקוטר
· שטוחות: פחות מ λ /10 @ 633nm
· העברת עיוותים של wavefront: פחות מ λ /10 @ 633nm
· Chamfer: ≤0.2mmx45 °
· צ'יפ: ≤0.1 מ"מ
· שריטות /קוד Dig: יותר מ 10/5 ל MIL-PRF-13830B
· מקבילות: יותר מ -20 שניות
· ניצב: ≤ 5 דקות arc
· סובלנות זווית: Δθ≤0.25 °, ΔΦ≤0.25 °
· סף נזק (GW /cm2): > 0.3 עבור 1064nm, TEM00, 10ns, 10HZ
| SHG and THG for middle and high power1064 nm Nd: lasers |
| SHG and THG for high power Nd: lasers at 1342 &1319 nm for red and blue laser |
| Over 2.8 W CW blue laser at 473 nm was obtained from frequency doubling of 4.6 W CW Nd: YAG at 946 nm with BiBO |
| Optical Parametric Amplifiers (OPA) and Oscillators (OPO) |
| Crystals | Length (mm) |
Deff (pm/V) |
Walk-off (mrad) |
Output Power(W) | Conversion Efficiency |
| BiBO | 10.4 | 3.3 | 40.7 | 2.8 | 63% |
| LBO | 10 | 0.81 | 11.3 | 1.52 | 33% |
| BBO | 8 | 2.0 | 60.3 | 2.1 | 47% |
אופטיקה כבוד יכול לספק משטח ליטוש מושלמת לעשות את הציפוי על פי דרישת הלקוחות.
| Aperture: | 2x2 ~ 25x25mm |
| Lenght: | 0.1 - 20mm |
| Cutting Angle q and f: | Determined by different kinds of harmonic generation |
| Phase matching type: | Type I or Type II |
| End Configuration: | Plano/Plano or Brewster/Brewster or Specified |
| Dimension | Application | Coating | Type |
| 3x3x5mm | SHG or THG | AR coating | I |
| 3x3x7mm | SHG or THG | AR coating | I |
| 3x3x10mm | SHG or THG | AR coating | I |
| 4x4x10mm | SHG or THG | AR-coating | I |
אבק וכתמים על גבי משטחי קריסטל עלולים לגרום לפיזור /אובדן אור ואף להגיב עם אור כדי לפגוע במשטחים אופטיים בעוצמת לייזר גבוהה. אתה יכול לבדוק את משטח הגביש על אבק וכתמים על ידי החזקת אותו ליד מקור אור גלוי בהיר. צפייה בזוויות שונות מסייעת לראות פיזור מאבק וכתמים. יש לנקות את משטח הגביש אם יימצאו אבק וכתמים.
אנו ממליצים על נהלי ניקוי הבאים בסביבה נקייה ואבק נמוכה, תוך שימוש בכפפות נטולות אבקה או בעריסות.
1. נושבת את משטח הגביש. מיכל אוויר דחוס N2 /נקי או מנורה מפוח צריך להיות הראשון המשמש לפוצץ אבק ושאר מזהמים רופפים. אם קו חנקן יבש זמין במעבדה, אקדח אוויר יכול לשמש גם כדי לפוצץ חלקיקים אבק.
2. Drop ו גרור שיטה. החזק את הגביש כך משטח הגביש הוא אופקי מעט מעל האצבעות. קח גיליון נקי, נקי של רקמת העדשה ומניחים אותו על הגביש. ודא רקמת העדשה ניתן לצייר על פני משטח הגביש. במקום טיפה קטנה של אלכוהול איזופרופיל טהור על רקמת העדשה על גבי משטח הגביש. המשקל של הממס יגרום רקמת העדשה לבוא במגע עם משטח הגביש. לאט לאט אבל לגרור בהתמדה את רקמת העדשה לח על פני השטח גביש נזהר לא להרים את הרקמה העדשה של פני השטח. המשך לגרור את רקמת העדשה עד שהיא כבוי של פני השטח.
כמות הממס יכול להיות מותאם לגודל קריסטל שונים כל כך רקמת העדשה נשמר לחות כולו אבל אין שום סימן גלוי של ממס על גבי משטח הגביש לאחר הדראג הוא סיים. בדוק את פני השטח וחזור אם יש צורך, אבל רק להשתמש בכל גיליון של רקמת העדשה פעם אחת. אם משטח הגביש נראה מלוכלך עדיין לאחר הליכי ניקוי לעיל, המשטחים אולי ניזוקו. אנא צור איתנו קשר עבור עיבוד חוזר של גבישים.
כבוד האופטיקה היא מקצועית בעלות נמוכה BIBO ליניארי היצרן ליניארי, הסיטונאי BIBO גביש לא ליניארי במחיר המפעל. ברוכים הבאים לכולם לרכוש גביש ביבו לינארית.
