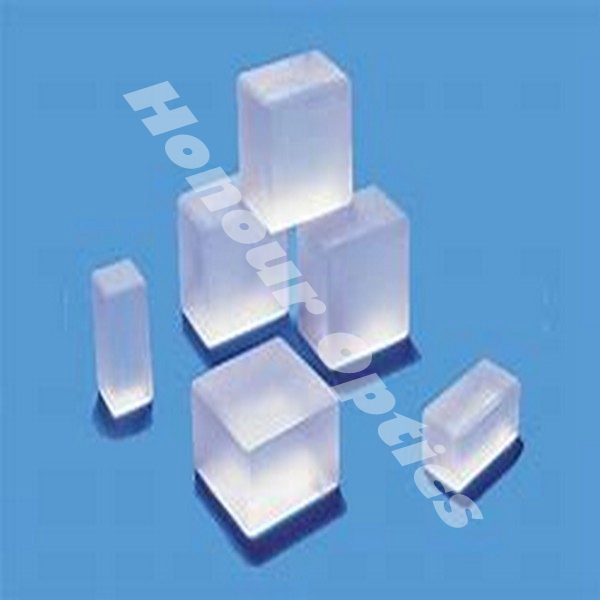

אשלגן טיטניום אוקסיד פוספט (KTiOPO4), או KTP קריסטל משמש בעיקר גבישים לא לינארית עבור הכפלת תדר של מצב מוצק Nd: YAG גביש או Nd: YVO4 לייזר גביש, שכן יש מקדמים אופטי לא לינארית גדולה, רוחב פס רחב זווית, הליכה קטנה – זווית OFF, טמפרטורה רחבה רוחב פס ספקטרלי. KTP קריסטל יש גם אלקטרואופטיקה גבוהה מקדם (E-O) מקדם קבוע דיאלקטרי נמוך, דמות גדולה של הכשרון, תכונות אלה לעשות את זה גם בשימוש נרחב ביישום אלקטרו אופטי.
אופטיקה כבוד מציעים גם GTR-KTP קריסטל, GTR-KTP קריסטל הוא GREY TRACKING התנגדות KTP קריסטל, אשר בעל מאפיינים לא ליניאריים, פיסיקליים וכימיים עם קריסטל KTP נורמלי, אבל יש אפור מעקב טוב יותר מעקב רכוש. כשעובדים תחת הלייזר של 532 ננומטר, GTR-KTP לא יהווה מעקב אפור על הנתיב האור, אז זה יכול לשמור את האנרגיה לייזר SHG זהה ההתחלה. GTR-KTP קריסטל יש רוחב פס רחב זווית קטנה ללכת זווית זווית טמפרטורה רחבה רוחב פס ספקטרלי. כבוד אופטיקה היא מקצועית באיכות גבוהה KTP סינית K ליניארית היצרן ליניארי, רכישת גודל גדול KTP גביש לא לינארית במחיר המפעל.
המרה יעילה תדר (1064nm SHG יעילות המרה הוא כ 80%)
מקדמי אופטי לא לינאריים גדולים (פי 15 מזה של KDP)
רוחב פס רחב זווית וזווית הליכה קטנה
טמפרטורה רחבה ורוחב פס ספקטרלי
מוליכות תרמית גבוהה (פי 2 מזה של קריסטל BNN)
ללא לחות
מחלף מינימלי של חוסר התאמה
משטח מלוטש סופר מלוטש
אין פירוק מתחת 900 מעלות צלזיוס
יציב מבחינה מכנית
עלות נמוכה להשוות עם BBO ו- LBO
גריי מעקב על כוח גבוה מוגבל היישום שלה לצפיפות כוח מתונה

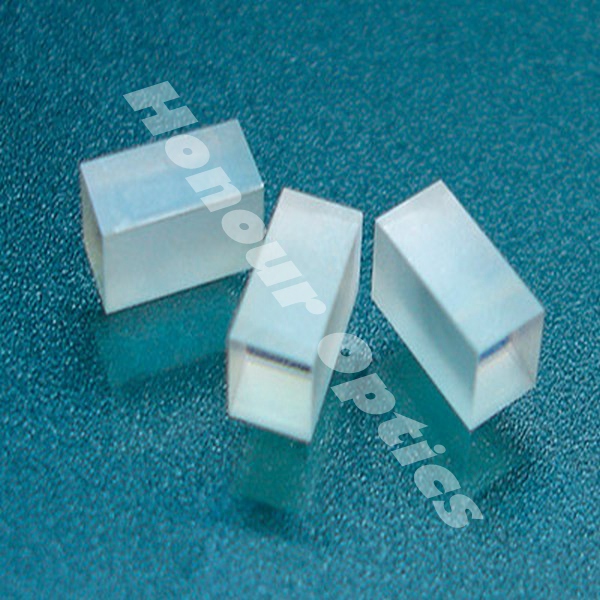

יישומים נוספים עבור גודל גדול GTR-KTP גביש לא לינארית כוללים תדר מעורב, אפנון אלקטרו אופטי, דור פרמטרי אופטי, ואת גל מוליך אופטי.
| Typical Features for GTR-KTP crystal: |
| High gray track resistance |
| High damage threshold: ≥2 GW/cm2(@1064nm,TEM00,10ns,10Hz) |
| High conversion efficiency: up to 80% depending upon cube length and laser system |
| High homogeneity: Δn＜10-5 |
| Low absorption: ＜1000ppm/cm (@532mm) |
| ＜150ppm/cm (@1064mm) |
| Low electrical conductivity: about 10-10Ω•cm |
| 100W QCW output available |
| Single domain structure |

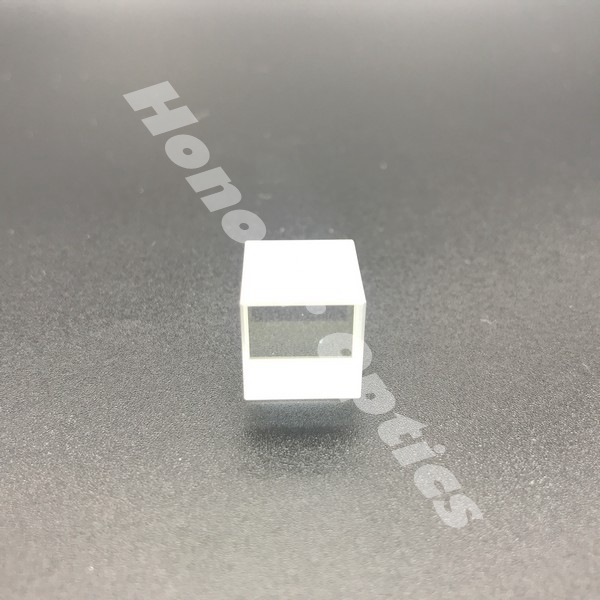

סף נזק גבוה KTP ליניארי גביש נעשה שימוש נרחב הכפלת תדר של Nd- מסוממים מערכות לייזר עבור ירוק /פלט אדום; מקורות פרמטריים (OPG, OPA, ו OPO) עבור 600nm-4500nm פלט מתכוונן; E-O מאפננים, בוררים אופטיים, Couplers כיווני; מגבשים אופטיים עבור מכשירים משולבים NLO ו- E-O וכו '
SHG של ND: לייזרים

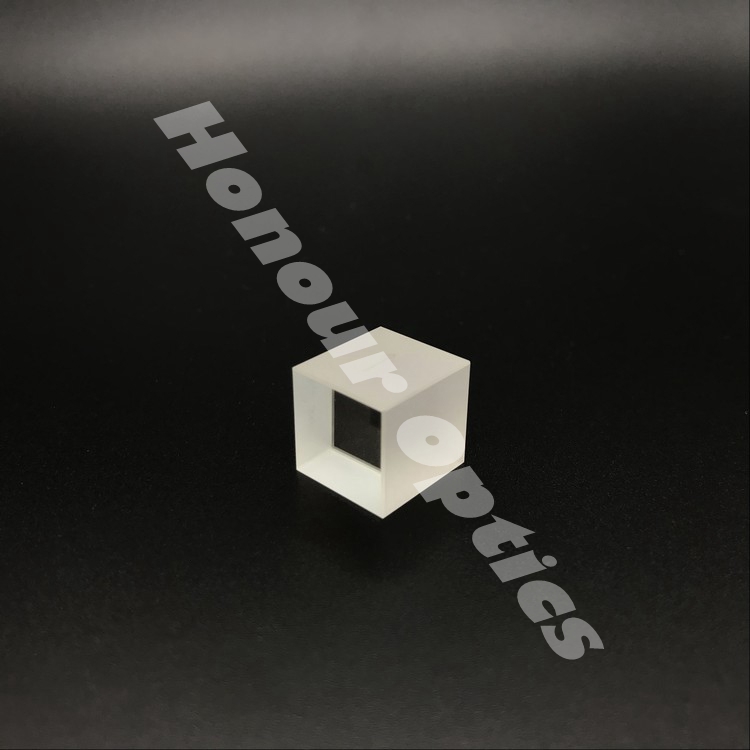

טוהר מותאם אישית גבוהה KTP הליניארי KTP הוא החומר הנפוץ ביותר עבור הכפלת תדר של Nd: לייזרים YAG אחרים לייזרים מסוממים Nd, במיוחד בצפיפות הספק נמוכה או בינונית. הטבלה הבאה מפרטת את מאפייני ה- NLO העיקריים של KTP עבור הכפלת תדר של לייזר ND: YAG.
| Phase matching angle | θ=90o, φ=23.5o |
| Effective SHG Coefficient | deff = 8.3xd36(KDP) |
| Angular Acceptance | 20 brand-cm |
| Temperature Acceptance | 25 oC-cm |
| Spectral Acceptance | 5.6 Å-cm. |
| Walk-off angle | 4.5 med (0.26o) |
תדירות חוץ וחלל פנימי הוכפלה Nd: לייזרים תוך שימוש באיכות גבוהה KTP גביש לא ליניארי סינית הפכו מקור לייזר ירוק מועדף עבור רבים R & D, רפואי, תעשייתי, יישומים מסחריים. באמצעות חלל נוסף KTP SHG, יעילות המרה של מעל 80% ו 700 מ"ג כוח ירוק התקבלו עם 900 מ"ג הזרקת זרע Q-ND: YAG לייזר.
OPG, OPA ו- OPO
כמו גביש OPO יעיל שאוב על ידי הרמוניה הבסיסית השנייה של ND: YAG או Nd: YLF לייזר, מותאם אישית טוהר גבוהה KTP גביש לא לינארי ממלא תפקיד חשוב במקורות פרמטריים עבור פלט מתכוונן מ גלוי (0.6 um) עד אמצע IR ( 4.5 um). אופטו /OPA אופציונלי שלב לא תואם (NCPM) OPO /OPA עם KTP לחתוך X שנשאב על ידי 1064nm הוא שימושי במיוחד כמו פלט האות @ 1.57 um הוא בטוח בעין. NCPM KTP OPO /OPA שאוב על ידי לייזרים מתכוונן כגון Ti: ספיר, אלכסנדריט, Cr: LiSrAlF6 דווחו גם עם יעילות גבוהה של 45%.
| Crystal structure | Orthorhombic, point group mm 2 |
| Melting point | 1172°C incongruent |
| Cell parameters | a=6.404?, b=10.616?, c=12.814?, Z=8 |
| Curie point | 936°C |
| Mohs hardness | ~5 |
| Density | 3.01 g/cm 3 |
| Color | colorless |
| Hygroscopic susceptibility | no |
| Specific heat | 0.1643 cal/g.°C |
| Thermal conductivity | 0.13 W/cm/°K |
| Electrical conductivity | 3.5x10 -8 s/cm (c-axis, 22°C, 1KHz) |
בנוסף תכונות ייחודיות NLO, גודל גדול GTR-KTP קריסטל לא לינארית יש גם מבטיח E-O ו תכונות דיאלקטרי כי הם דומים LiNbO3. תכונות אלה יתרון להפוך KTP מאוד שימושי מכשירים שונים E-O. KTP צפוי להחליף את קריסטל LiNbO3 ביישום נפח משמעותי של מאפננים EO, כאשר יתרונות אחרים של KTP משולבים בחשבון, כגון סף נזק גבוה, רוחב פס אופטי רחב (15GHZ), יציבות תרמית מכנית, וכו '
בהתבסס על תהליך חילוף יון על מצע KTP, הפסד נמוך גל מוליכים גל אופטיים שפותחו עבור KTP יצרו יישומים חדשים אופטיקה משולבת. לאחרונה, סוג II SHG יעילות ההמרה של 20% /W /cm2 הושג על ידי התאמת פאזה מאוזנת, שבו השלב פאזה מקטע אחד היה מאוזן נגד אי התאמה פאזה בשלט ההפוך מן השני. יתר על כן, מדריכי גל KTP מקוטעים יושמו על סוג I-SHG תואם שלב שלב של ti מתכוונן Ti: לייזר Sapphire בטווח של 760-960mm, ו כפולות ישירות לייזרים דיודה עבור 400-430nm פלטי.
| Transmitting Range | 350nm~4500nm | |||
|
Refractive Indices
|
nx | ny | nz | |
| 1064nm | 1.7377 | 1.7453 | 1.8297 | |
| 532nm | 1.7780 | 1.7886 | 1.8887 | |
| Absorption Coefficients | α < 1% / cm @ 1.064 μm | |||
| Phase Matchable Range | 0.984-3.4μm
|
|||
| Therm-Optic Coefficients | dnx / dT= 1.1x10 /°C,dny / dT= 1.3x10 /°C,dnz / dT=1.6x10 /°C | |||
| Nonlinear Optical Coefficients
|
d31=2.54pm/V, d32=1.35pm/V, d33=16.9pm/V
d24=3.64pm/V, d15=1.91pm/V, at 1.064μm deff(II) (d24-d15)sin2Φsin2θ-(d10sin Φ+d24cos Φ)sinθ |
|||
|
Electro-Optic Coefficients
|
|
Low frequency
(pm/V) |
High frequency
(pm/V) |
|
| r13 | 9.5 | 8.8 | ||
| r23 | 15.7 | 13.8 | ||
| r33 | 36.3 | 35.0 | ||
| r51 | 7.3 | 6.9 | ||
| r42 | 9.3 | 8.8 | ||
| Dielectric Constant | εeff=13 | |||
|
Sellmeier Equations
|
nx = 3.0065 + 0.03901/(λ - 0.04251) - 0.01327λ
ny = 3.0333 + 0.04154/(λ - 0.04547) - 0.01408λ nz = 3.3134 + 0.05694/(λ - 0.05658) - 0.01682λ |
|||
Dual Band הלהקה ציפוי (DBAR) של KTP עבור SHG של 1064nm.
Broad Band Band ציפוי (BBAR) של KTP עבור יישומים OPO.
ציפוי רפלקטיביות גבוהה: HR1064nm & HT532nm, R > 99.8%@1064nm, T > 90% @ 532nm.
ציפויים אחרים זמינים לפי בקשה.
כבוד אופטיקה מפרטים סטנדרטיים עבור KTP קריסטל
סובלנות ממדים: (W ± 0.05) x (H ± 0.05) x (L + /-0.1mm)
צמצם בהיר: מרכזי 90% מהקוטר
אין נתיבי פיזור גלויים או מרכזי כאשר נבדק על ידי לייזר ירוק 50mW
שטוחה: פחות מ λ /8 @ 633nm
משדר עיוותים של wavefront: פחות מ- λ /8 @ 633nm Chamfer: ≤[email protected]°
צ'יפ: ≤0.1mm
שריטה /קוד Dig: יותר מ 10/5 (MIL-PRF-13830B)
מקבילות: יותר מ -20 שניות
ניצב: ≤ 5 דקות arc
זווית סובלנות: △ θ≤0.25 °, △ ф≤0.25 °
סף נזק (GW /cm2):
> 0.5 עבור 1064nm, TEM00, 10ns, 10HZ (AR-coated)
> 0.3 עבור 532nm, TEM00, 10ns, 10HZ (AR-coated)
| Capabilities of KTP Crystal: | |
| Aperture: | 2x2 ~ 20x20mm |
| Lenght: | 0.1 - 40mm, maximum up to60mm |
| Cutting Angle q and f: | Determined by different kinds of harmonic generation |
| Phase matching type: | Type I or Type II |
| End Configuration: | Plano/Plano or Brewster/Brewster or Specified |
אנו יכולים להתאים את זווית קריסטל וגודל למעט מפרט סטנדרטי על פי בקשתך. זה זמין מחדש ליטוש ציפוי עבור גבישים KTP שאתה מספק לנו. כבוד אופטיקה היא סף נזק מקצועי גבוהה KTP ליניארי היצרן גביש, רכישת גודל גדול KTP גביש לא לינארית במחיר המפעל.
כפל תדר (SHG) של לייזר מסוממים לייזרים עבור תפוקה ירוקה /אדומה
תדירות ערבוב (SFM) של Nd לייזר לייזר דיודה עבור פלט כחול
פרמטרי מקורות (OPG, OPA, ו OPO) עבור 0.6mm 4.5mm תפוקה מתכווננת
חשמל אופטי (E-O) מאפננים, בוררים אופטיים, ו couplers כיווני
אופטית גלובליות עבור מכשירים משולבים NLO ו- E-O
בקרת איכות קפדנית;
איכות פנים גבוהה ללא כל עריקה.
גודל קריסטל גדול עד 20x20x40mm3 אורך מקסימלי של 60mm;
משלוח מהיר (שבועיים עבור מלוטש בלבד, 3 שבועות מצופה);
הנחה בלתי מנוצחת של מחיר וכמות;
תמיכה טכנית;
AR- ציפוי, הרכבה מחדש ליטוש שירות.
תקופת אחריות איכותית: שנה אחת בשימוש נכון.
כבוד אופטיקה מציעה באיכות גבוהה KTP ו GTR-KTP קריסטל, גודל על הבקשה שלך, ולספק AR- ציפוי, הרכבה מחדש ליטוש שירות.
כבוד אופטיקה מציעה רגיל KTP גביש בתוך 4-5 שבועות
| Size (mm) | theta | phi | Coating | |
| S1 | S2 | |||
| 3x3x5 | 90° | 23.5° | [email protected] R<0.2% [email protected] R<0.5% |
[email protected] R<0.2% [email protected] R<0.5% |
| 3x3x5 | 90° | 23.5° | [email protected] R>99.8% [email protected] 532nm R<0.5% |
[email protected] R<0.2% [email protected] R<0.5% |
| 3x3x10 | 90° | 23.5° | [email protected] R>99.8% [email protected] 532nm R<0.5% |
[email protected] R<0.2% [email protected] R<0.5% |
