BaF2 (בריום פלואוריד) שייך למערכת קריסטל מעוקב עם התנגדות לחות פחות, נקודת ההיתוך של 1280 ℃, המאפשר BaF2 (בריום פלואוריד) רכיבים לעבוד תחת טמפרטורה גבוהה מאוד, מקדם השבירה משתנה מעט בטווח גל רחב. BaF2 (בריום פלואוריד) הוא בשימוש נרחב את החומר UV ספקטרוסקופיה אינפרא אדום בשל השידור בטווח של 150-200nm 11-11.5μm.
BaF2 (בריום פלואוריד) ניתן להשתמש כדי להפוך רכיבים אופטיים כמו חלונות ועדשות. הוא משמש חלונות עבור ספקטרוסקופית אינפרא אדום, בפרט בתחום של ניתוח שמן. המעבר שלו ב 200nm הוא נמוך יחסית (0.60), אבל ב 500nm זה עולה ל 0.96-0.97 ונשאר ברמה זו עד 9μm, ואז זה מתחיל ליפול (0.85 עבור 10μm ו 0.42 עבור 12μm). מדד השבירה הוא על 1.46 מ 700nm ל 5μm. כבוד אופטיקה היא גבוהה transmittance UV ו IR כיתה BaF2 אופטיקה ליצרן, לרכוש אופטיקה בגודל גדול BaF2, ברוכים הבאים הסיטונאי אינפרא אדום ו- Broadband BaF2 אופטיקה.

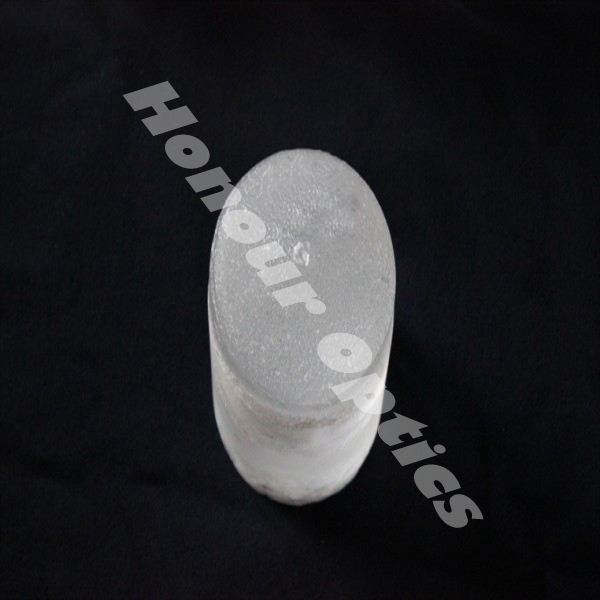

BaF2 (בריום פלואוריד) הוא רך יחסית, אבל הוא רגיש מאוד להלם מכני תרמי, BaF2 (בריום פלואוריד) עמיד פחות בפני מים מאשר CaF2 (סידן פלואוריד), התקפה מים בולטת מתרחשת ב 500 ° C אבל עדיין יכול לשמש עד 800 ° C באוויר יבש. הגודל המרבי זמין: Dia. 200 מ"מ x עובי 50 מ"מ.

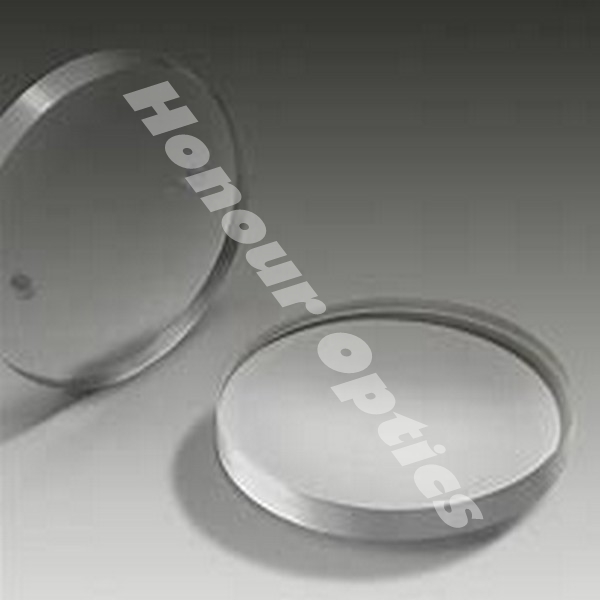

UV ו IR כיתה BaF2 אופטיקה monocrystalline הוא אידיאלי לשימוש כחלון UV שבו נדרשת עמידות קרינה גבוהה, למשל, כיתה scintillation BaF2 משמש בדרך כלל כמו scintillator לזיהוי גמא. זהו גבישים המהיר scintillating עד עכשיו, והוא משמש בניסויים פיזיקה אנרגיה גבוהה. יישומים אחרים כוללים תרמוגרפיה וציוד רפואי thermology, לייזר אסטרונומיה.
UV ו IR כיתה BaF2 אופטיקה עם שידור מעל 90% ב 0.2-10μm אורך גל, ולהגיע 0% ב 0.18μm ו כ 14μm. זהו סוג של חומר רך עם קשיות של HK82, ועם התנגדות לחות פחות, זה עושה אופטיקה BaF2 די קל להיות שרוט ולחות; למרות בריום פלואוריד נמוך המדד של שבירה של 1.48 מספק שידור גבוהה, ניתן להשתמש בו ללא ציפוי אנטי רפלקציה, זה תמיד טוב יש ציפוי AR מגן לשימוש 0.8-2.5μm, 3.0-5.0μm, 1.0-5.0 μm או כל טווח אחר.

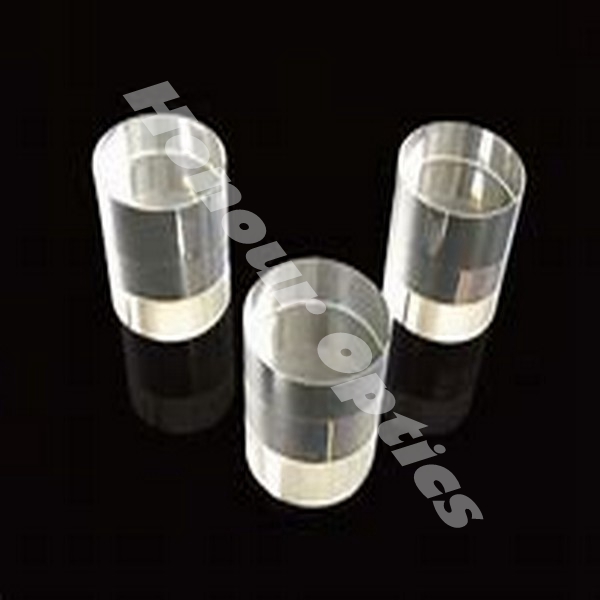

מותאם אישית /כדורית /asphherical /גלילי BaF2 אופטיקה תקן אוריינטציה הוא < 111 >, בעיקר מיושמים באורך גל אינפרא אדום הקרוב, וגם להיות מחולקים מונו קריסטל ו polycrystal. אבל זה מאוד קשה לגדול monocrystal בגודל גדול. BaF2 הוא רך יותר, והוא גם קשה לקבל איכות משטח טובה יותר מאשר CaF2. אז גם את החומר עצמו ואת ליטוש עושה BaF2 אופטיקה די יקר.
מותאם אישית Plano /כדורית /asphherical /גלילי BaF2 אופטיקה משמשים בדרך כלל באזורי VIS, NIR ו /או MW רפאים. הקושי של BaF2 הוא כמחצית מזה של CaF2. BaF2 הוא גם רגישים יותר להלם תרמי מאשר CaF2. BaF2 הוא קצת יותר יקר מאשר CaF2. לא זמין כמו בגדלים גדולים כמו CaF2. BaF2 הוא יהלום turnable.
מוצרים מיוצרים: עדשות כדורית, עדשות אספריות, חלונות, אופטיים Beamsplitters, מסננים אופטי, דופנים, מנסרות.
גימור פני השטח: פוליש של 20-10 שריטה לחפור מוגדרים בעיקר לשימוש UV ו יישומים גלויים. מפרטים טיפוסיים עבור איכות פני השטח אינפרא אדום הם 40-20 שריטה לחפור ב 0.75 לאזור 3μm ספקטרלי 60-40 לחפור שריטה עבור אזור 3-7μm.
איור משטח: דמות משטח של גל 1/10 עד 1/2 גל @ 0.6328 מיקרומטר שצוינו בעיקר על עדשות לשימוש אולטרה סגול וגלוי. ב אינפרא אדום, בדרך כלל נדרש משטח טווחי דמויות מ 1/2 גל ל 2 גלים @ 0.6328 מיקרומטר בהתאם לדרישות ביצועי המערכת.
AR אפשרויות ציפוי: ציפויים זמינים בדרך כלל עבור BaF2 כוללים BBAR עבור 0.8 עד 2.5 מיקרומטר, 3 עד 5μm או 1 עד 5μm אזורים ספקטרלי.
| Optical Properties | |
| Transmission Range | 150 nm to 14 μm |
| Transmittance | >94% at 350 nm to 10.8 μm |
| Refractive Index | 1.4624 at 2.58 μm
1.3936 at 10.35 μm |
| Reflection Loss | 6.8% at 2.58 μm (both surfaces)
5.3% at 10.35 μm (both surfaces) |
| Radiation Length | 20.6 mm |
| Residual Radiation Peak | 47 nm |
| Emission Peak | 310 nm slow; 220 nm fast |
| Decay Constant | 620 ns slow; 0.6 ns fast |
| Light Output | 20% slow; 4% fast |
| Absorption Coefficient | 3.2 x 10-4 cm-1 at 6 μm |
| dn/dT | -15.2 x 10-6 /℃ |
| Physical Properties | |
| Density | 4.89 g/cm3 |
| Melting Point | 1280℃ |
| Thermal Conductivity | 11.72 Wm-1K-1 at 286K |
| Thermal Expansion | 18.1 x 10-6 /℃ at 273K |
| Knoop Hardness | 82 with 500g indenter (kg/mm2) |
| Specific Heat Capacity | 410J/(kg.k) |
| Dielectric Constant | 7.33 at 1MHz |
| Youngs Modulus (E) | 53.07 GPa |
| Shear Modulus (G) | 25.4 GPa |
| Bulk Modulus (K) | 56.4 GPa |
| Elastic Coefficient | Elastic Coefficient |
| Apparent Elastic Limit | 26.9 MPa (3900 psi) |
| Poisson Ratio | 0.343 |
| Chemical Properties | |
| Solubility | 0.0017 g/ 100g water at 23℃ |
| Molecular Weight | 175.36 |
| Structure | Cubic Crystal |
| Cleavage Plane | (111) |
| Wavelength (µm) | n |
| 0.26 | 1.51 |
| 0.3 | 1.5 |
| 0.36 | 1.49 |
| 0.48 | 1.48 |
| 0.85 | 1.47 |
| 3.24 | 1.46 |
| 5.14 | 1.45 |
| 6.5 | 1.44 |
| 8 | 1.43 |
| 8.6 | 1.42 |
| 9.2 | 1.41 |
| 9.8 | 1.4 |
| 10.6 | 1.39 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-200mm | 2mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | 2 | L/4 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | Protective AR coating | Protective AR coating |
BaF2 (בריום פלואוריד) משמש עבור חלונות אופטיים, עדשות, מנסרות UV- טווח IR עם תכונות אופטיות יציבה שלה תכונות מכניות טובות. חוץ מזה, זה יכול לשמש גם בתור מצע עבור יישומים מסוימים. בנוסף, BaF2 (בריום פלואוריד) נמצא בשימוש נרחב בפיזיקה באנרגיה גבוהה, פיזיקה גרעינית, מכשירים רפואיים גרעיני וכו 'כבוד האופטיקה היא גבוהה transmittance UV ו IR כיתה BaF2 אופטיקה ליצרן, לרכוש אופטיקה בגודל גדול BaF2, ברוכים הבאים אינפרא אדום סיטוני ו פס רחב BaF2 אופטיקה.
BaF2 (בריום פלואוריד) הוא חומר אופטי בפס רחב עם עמידות לקרינה גבוהה המאפשר מגוון רחב של יישומים:
UV, IR, ספקטרוסקופיה FTIR
אופטיקה למכשור אסטרונומי
אופטיקה בחלל
ספקטרוסקופיית לייזר
Scintillator לזיהוי אנרגיה גבוהה
כבוד אופטיקה היא יצרנית מקצועי של BaF2 (בריום פלואוריד) עם דרישות איכות הסביבה ROHS. אופטיקה כבוד יכול לספק:

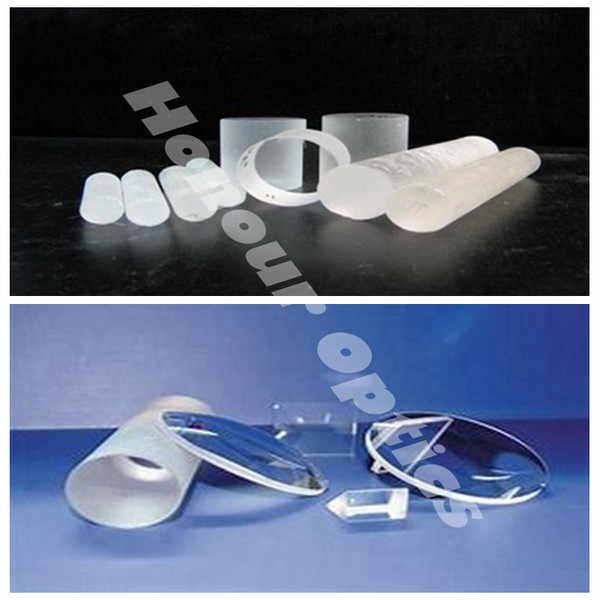

אינפרא אדום BaF2 (בריום פלואוריד) רכיבים אופטיים עם צורות שונות, כגון מוט, מרובע, צעד, טריז, פריזמה, כדורי, גלילי וכן הלאה.
BaF2 (בריום פלואוריד) IR Viewport Windows עבור תרמוגרפיה אינפרא אדום ב 8μm עד 14μm
מונו או פוליקרסט, הגודל המרבי הוא על 200mm
< 100 >, < 110 , < 111 >
