LBO (ליתיום שבט) הוא אחד החומר ליניארי שימושי ביותר לא רק מקדם המרה גדול יחסית שלה – 3x זה של KDP, אלא גם על התכונות הפיזיות המצוינות שלה.
LBO הוא אחד גבישים לא ליניארי מעולה ביותר עם טווח שקיפות רחב מ 160nm ל 2600nm. LBO קריסטל יש סף נזק גבוה, צימוד לא ליניארי גבוה בינוני טוב תכונות כימיות מכניות. טווח השידור שלה הוא מ 0.21μm ל 2.3 מיקרומטר, LBO מאפשר טמפרטורה לשליטה ללא קריטי התאמת שלב (NCPM) עבור 1.0-1.3 מיקרומטר, סוג אני SHG, וגם מספק טמפרטורת החדר NCPM עבור סוג II SHG ב 0.8-1.1 מיקרומטר . הוא בעל רוחב פס גדול יחסית זווית הקבלה, הפחתת דרישות איכות קרן עבור לייזרים המקור.

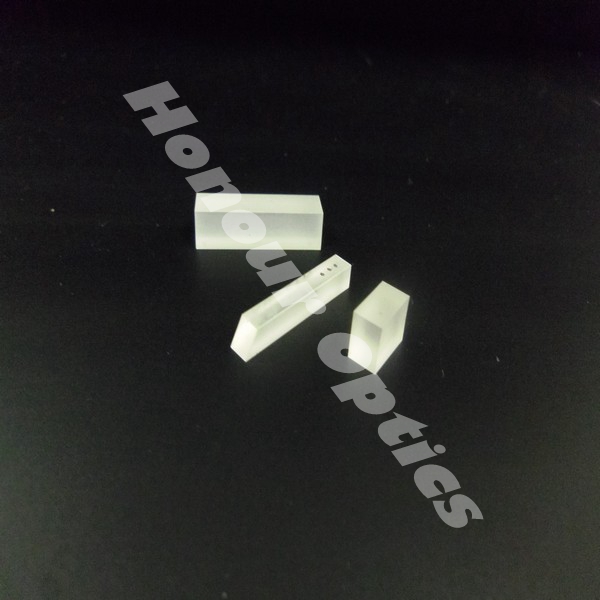

כבוד אופטיקה היא מלאי מקצועי /גודל גדול /IBS מצופה LBO ליניארי היצרן ליצרן, ברוכים הבאים לרכישת ספיגה נמוכה LBO גבישים לא לינארית.
- טווח שקיפות רחב בין 160-2600nm
- הומוגניות אופטית גבוהה (1.0E-6 /cm) ו להיות ללא הכללה;
- מקדם SHG יעיל (בערך פי שלושה מזו של KDP)
- סף נזק גבוה
- זווית קבלה רחבה הליכה קטנה
- סוג I ו II סוג שאינו שלב קריטי התאמה (NCPM)
- NCPM ספקטרלי ליד 1300nm
- תכונות מכניות ופיזיות מצוינות
| Crystal Structure | Orthorhombic, Space group Pna21, Point group mm2 |
| Cell Parameters | a=8.4473Å,b=7.3788Å,c=5.1395Å,Z=2 |
| Melting point | 834°C |
| Optical homogeneity | δn≈10-6/cm |
| Mohs hardness | 6 |
| Density | 2.47 g/cm3 |
| Thermal expansion coefficients | αx=10.8x10-5/K,αy= -8.8x10-5/K,αz=3.4x10-5/K |
| Hygroscopic susceptibility | Low |
| Absorption coefficient | <0.01%/cm at 1064nm |
| Thermal conductivity | 3.5W/mK |
| Transparency Range | 160-2600nm |
| SHG Phase Matchable Range | 551-2600nm (Type I) 790-2150nm (Type II) |
| Therm-optic Coefficient (/℃, λ in μm) | dnx/dT=-9.3X10-6 |
| dny/dT=-13.6X10-6 | |
| dnz/dT=(-6.3-2.1λ)X10-6 | |
| Absorption Coefficients | <0.1%/cm at 1064nm <0.3%/cm at 532nm |
| Angle Acceptance | 6.54mrad·cm (φ, Type I,1064 SHG) |
| 15.27mrad·cm (θ, Type II,1064 SHG) | |
| Temperature Acceptance | 4.7℃·cm (Type I, 1064 SHG) |
| 7.5℃·cm (Type II, 1064 SHG) | |
| Spectral Acceptance | 1.0nm·cm (Type I, 1064 SHG) |
| 1.3nm·cm (Type II, 1064 SHG) | |
| Walk-off Angle | 0.60° (Type I 1064 SHG |
| 0.12° (Type II 1064 SHG) | |
| NLO Coefficients | deff(I)=d32cosΦ (Type I in XY plane) |
| deff(I)=d31cos2θ+d32sin2θ (Type I in XZ plane) | |
| deff(II)=d31cosθ (Type II in YZ plane) | |
| deff(II)=d31cos2θ+d32sin2θ (Type II in XZ plane) | |
| Non-vanished NLO susceptibilities | d31=1.05± 0.09 pm/V |
| d32= -0.98± 0.09 pm/V | |
| d33=0.05± 0.006 pm/V | |
| Sellmeier Equations | nx2=2.454140+0.011249/(λ2-0.011350)-0.014591λ2-6.60×10-5λ4 |
| (λ in μm) | ny2=2.539070+0.012711/(λ2-0.012523)-0.018540λ2+2.00×10-5λ4 |
| nz2=2.586179+0.013099/(λ2-0.011893)-0.017968λ2-2.26×10-5λ4 |

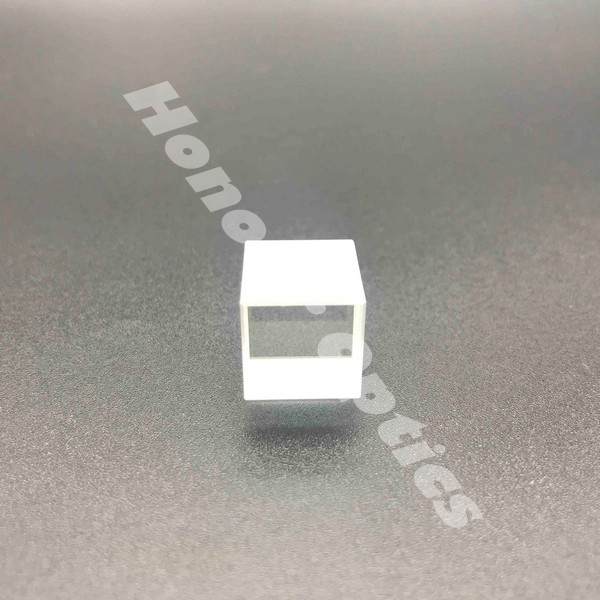

עלות נמוכה LBO גביש לא לינארי יש סף הנזק הגדול ביותר של כל הנפוצים בשימוש גבישים NLO אנאורגניים. לכן, הוא המועמד הטוב ביותר עבור כוח ממוצע גבוה SHG ותהליכים אופטיים לא לינאריים אחרים.
| Crystal | Energy Density (J/cm2) | Power Density (GW/cm2) | Ratio |
| KTP KDP BBO LBO |
6.0 10.9 12.9 24.6 |
4.6 8.4 9.9 18.9 |
1.00 1.83 2.15 4.10 |
LBO הוא שלב מתאים עבור SHG ו THG של Nd: YAG ו ND: לייזרים YLF, באמצעות סוג אני או סוג II אינטראקציה. עבור SHG בטמפרטורת החדר, סוג אני התאמת שלב ניתן להגיע יש מקדם SHG יעיל מקסימלי במטוסי XY ו XZ העיקריים בטווח גל רחב מ 551nm ל כ 3000nm. איכות גבוהה סף נזק גבוה LBO גבישים לא לינארית הסינית היא הבחירה הראשונה להכנת כפול או יותר משולשת לייזרים כגון Nd: YAG שבו צפיפות הספק גבוהה, יציבות גבוהה, פעולה longtime נדרשים.
לא קריטי שלב התאמת (NCPM) של LBO מובלט על ידי לא הליכה, הנחה זווית רחבה מאוד מקדם יעיל מקסימלי. זה מקדם LBO לעבוד במצב האופטימלי שלה. כפי שניתן לראות, סוג I ו- II מסוג non-critical phase ניתן להגיע לאורך ציר ה- x (θ = 90 °, φ = 0 °) וציר ה- z (θ = 0 °, φ = 0 °) טמפרטורה, בהתאמה.
| SHG conversion efficiencies of more than 70% for a pulse and 30% for CW Nd: YAG lasers, and THG conversion efficiency over 60% for pulse Nd: YAG laser has been observed. With good output stability and beam quality. |
Properties of type I NCPM SHG at 1064nm | |
| NCPM Temperature | 148°C | |
| Acceptance Angle | 52 brand-cm1/2 | |
| Walk-off Angle | 0 | |
| Temperature Bandwidth | 4°C-cm | |
| Effective SHG Coefficient | 2.69×d36(KDP) | |
LBO הוא קריסטל NLO מעולה עבור OPO ו- OPA עם טווח גל רחב מתכוונן וכוחות גבוהים. המאפיינים הייחודיים של סוג I ו- II התאמת שלב כמו גם NCPM לעזוב חדר גדול במחקר ויישומים של OPO ו OPA.
> 1 עבור 1064nm, TEM00, 10ns, 10HZ (AR-coated)
> 0.5 עבור 532nm, TEM00, 10ns, 10HZ (AR-coated)
Dual Band הלהקה ציפוי (DBAR) של LBO עבור SHG של 1064nm. השתקפות נמוכה (R <, 0.1% ב- 1064nm ו- R <, 0.25% ב- 532nm), רפלקטיביות נמוכה במיוחד של R <, 0.05% ב- 1064nm ו- R <, 0.1% ב- 532nm זמינה לפי בקשה; סף נזק גבוה (> 500MW /cm2 בשני אורכי גל); עמידות ארוכה.
Broad Band Band- ציפוי (BBAR) של LBO עבור SHG של לייזרים מתכוונן.
ציפויים אחרים זמינים לפי בקשה.
* סובלנות מימד: (W ± 0.05mm) x (H ± 0.05mm) x (L + /- 0.1mm)
* צמצם נקי: 90% מרכזיים
* אין נתיבים פיזור גלוי או מרכזי כאשר נבדק על ידי לייזר 50mW ירוק
* שטוחה: יותר מ λ /10 @ 633nm
* העברת עיוות wavefront: יותר מ λ /8 @ 633nm
* Chamfer: ≤0.1mmx45 °
* שבב: ≤0.1mm
* Scratch /Dig קוד: יותר מ 10/5 ל MIL-PRF-13830B
* מקבילות: יותר מ 10 שניות arc
* ניצב: ≤ 5 דקות arc
* זווית זווית: Δθ≤0.25 °, ΔΦ≤0.25 °
* סף נזק (GW /cm2):
> 10 עבור 1064nm, TEM00, 10ns, 10HZ (מלוטש בלבד)
> 1 עבור 1064nm, TEM00, 10ns, 10HZ (AR-coated)
> 0.5 עבור 532nm, TEM00, 10ns, 10HZ (AR-coated)
עם ליטוש מתקדמות ציפוי טכניקה שילוב טוב ביניהם ליצור באיכות גבוהה שלנו SHG ו LBO בעלות נמוכה גבישים לא לינאריים.
אנו יכולים להתאים את זווית קריסטל וגודל למעט מפרט סטנדרטי על פי בקשתך. זה זמין מחדש ליטוש ציפוי עבור גבישים LBO שאתה מספק לנו.
HG ו THG עבור כוח בינוניים וגבוהים Nd: לייזרים ב 1064nm עבור יישומים תעשייתיים ויישומים רפואיים;
SHG עבור Ti: ספיר, אלכסנדריט, ו Cr: לייזר LiSAF;
SHG ו THG של כוח גבוה Nd: לייזרים ב 1342nm &1319nm עבור לייזר כחול וכחול
SHG עבור Nd: לייזרים ב 914nm & 946nm עבור לייזר כחול.
התפוקה VUV ב 187.7 ננומטר מתקבל על ידי דור תדר.
NCPM SHG על פני טווח גל רחב של 900nm-1700nm נמדדה.
שלב ההתאמה תהליך חיתוך: SHG-554 ננומטר היסוד, THG-794 ננומטר, SFM למטה עד 160 ננומטר.
מגברים אופטיים פרמטריים (OPA) ומתנדים (OPO);
בקרת איכות קפדנית;
איכות פנים גבוהה ללא כל עריקה.
גודל קריסטל גדול עד 20x20x40mm3
נזק גבוה AR- ציפוי
כמות גדולה של מוצרים סטנדרטיים במלאי
משלוח מהיר. (עבור מלוטש בלבד, 1-2 שבועות ARO לקבלת גביש מצופה: 3-4 שבועות ARO)
תקופת אחריות איכותית: שנה אחת בשימוש נכון.
כבוד אופטיקה היא מלאי מקצועי /גודל גדול /IBS מצופה LBO ליניארי היצרן ליצרן, ברוכים הבאים לרכישת ספיגה נמוכה LBO גבישים לא לינארית.

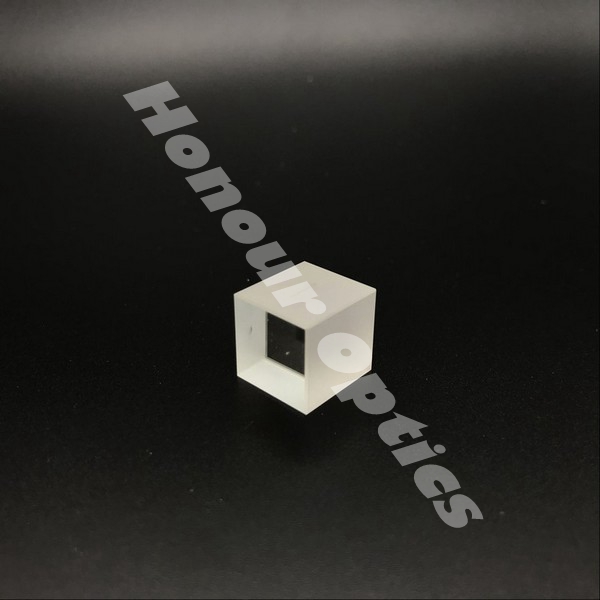

כבוד אופטיקה מספקת ו fabricates באיכות גבוהה נזק גבוה סף סינית LBO גבישים לא לינארית, גודל, ציפוי על הבקשה שלך.
| Dimension(mm) | θ(Deg) | φ(Deg) | Coating | Application |
| 3*3*10 | 42.2 | 90 | AR/[email protected]&532/355nm | [email protected],TypeⅡ |
| 3*3*10 | 90 | 11.6 | AR/[email protected]&532nm | [email protected],TypeⅠ |
| 3*3*15 | 42.2 | 90 | AR/[email protected]&532nm | [email protected],TypeⅡ |
| 5*5*15 | 42.2 | 90 | AR/[email protected]&532/355nm | [email protected],TypeⅡ |
| 5*5*15 | 90 | 11.6 | AR/[email protected]&532nm | [email protected], TypeⅠ |
1. LBO יש רגישות נמוכה מאוד לחות. מומלץ למשתמשים לספק תנאים יבשים הן לשימוש ושימור של LBO.
2. משטחים מלוטשים של LBO דורשים אמצעי זהירות כדי למנוע נזק.
