קריסטל לייזר YLF הוא קיצור של פלואוריד ליתיום ליתיום (YLiF4). YLF הוא גביש birefringent, מסוממים בדרך כלל עם neodymium (Nd_ ו מעברי לייזר נפוץ להתרחש ב 1047 ננומטר (גדל לאורך ציר) ו 1053 ננומטר (גדל לאורך ציר ה- C), אם כי ישנם נדירים אחרים כדור הארץ מסוממים גבישי YLF, כמו עם ytterbium (Yb), erbium (Er), thulium (Tm), holmium (הו) או praseodymium (Pr) סימום.
זהו מדיום לייזר פעיל לייזר מוצק מצב, אשר משמש גם לייזר קרוב אינפרא אדום. אורך גל של נוידימיום, ארביום, Holmium או Thumium מסוממים ליתיום איטריום פלואורידים:
| Nd: YLF | 1.047 µm, 1.053 µm, 1.313 µm, 1.324 µm, and 1.370 µm |
| Er: YLF | 0.85 µm and 2.81 µm |
| Ho: YLF | 0.75 µm and 2.06 µm |
| Tm: YLF | 0.435 µm, 1.89 µm, and 2.30 µm |
נוידימיום מסוממים YLF קריסטל יש טווח שקיפות רחב, אפקט נמוך עדשה תרמית, מקדם השבירה שלילית מקדם טמפרטורה, יכול להשיג מספר רב של פלט אורך גל, שהוא לייזר ביצועים גבוהים קריסטל. Neodmium מסוממים YLF יכול לספק אנרגיות דופק גבוה יותר מאשר Nd: YAG לשיעורי החזרה של כמה kHz או פחות. לעומת Nd: YAG, ND: גביש YLF הוא שביר מאוד שברים בקלות.
1.High כוח, סטייה קרן נמוכה, יעיל במצב מצב יחיד.
2.High הממוצע כוח Q- עבר בקצב חזרות מתון.
3. מהודדים מקוטב ליניארית עבור מיתוג Q ו תדירות הכפלה.
4.Potential מצב אחיד עבור מוטות קוטר גדול או לוחות.
חתך פליטה מגובש ומוצר לכל החיים הם נוחים עבור סף CW נמוך. 1.053 מיקרומטר פלט התאמות רווח עקומות של Nd: זכוכית ומבצעת היטב כמו מתנד מראש מגבר עבור המארח הזה.
השילוב של עדשות תרמית חלשה, רוחב קו פלואורסצנטי גדול, תנודה מקוטבת באופן טבעי להפוך Nd: YLF חומר מצוין עבור CW, במצב נעול המבצע. ברוכים הבאים לכולם גביש לייזר YLF הסיטונאי
Nd: לייזר YLF יש יכולת להניב אנרגיות דופק גבוה יותר מאשר Nd: לייזר YAG לשיעורי החזרה של כמה kHz. הוא משמש בעיקר במערכות Q- החליף בשל חייו הקרינה ארוכה יחסית. כמו עם ND: YAG לייזרים, Q- החליפו Nd: YLF מקל על ייצור הרמוני לייצר אורכי גל קצרים. Nd: לייזרים YLF יכול להיות משאבה מנורה או דיודה שאוב. כאשר לעומת ND: YAG לייזר, Nd: YLF לייזר יש מוליכות תרמית נמוכה. עם זאת, הוא מציג עיוותים תרמית חלשה להשיג איכות קרן גבוהה.
| Chemical Formula | LiY 1.0-xNdxF4 |
| Lattice Parameters | a=5.16Å |
| b=10.85Å | |
| Crystal Structure | Tetragonal |
| Space Group | I41/a |
| Nd atoms/cm3 | 1.40x1020 atoms/cm3 for 1% Nd doping, |
| Mohs Hardness | 4 ~ 5 |
| Melting Point | 819℃ |
| Density | 3.99 g/cm3 |
| Modulus of Elasticity | 85 GPa |
| Thermal Expansion Coefficient | 8.3x10-6/k ^c, ac=13.3x10-6/k ||c |
| Thermal Conductivity Coefficient | 0.063 W/cm K |
| Specific Heat | 0.79 J/g K |

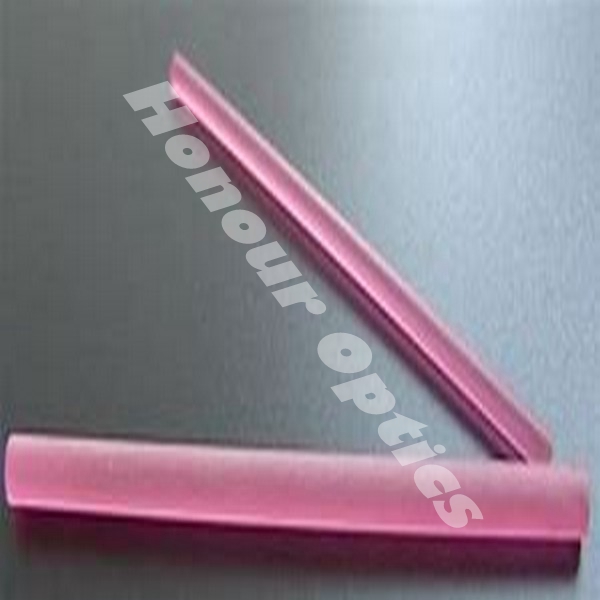

לא מסוממים גביש YLF הוא אחד נדיר כדור הארץ מסוממים חומרים לייזר עם מגוון רחב של השפעות מן UV לטווח בינוני IR. YLF יש תכונות אופטיות טובות עם שקיפות גבוהה ברחבי ספקטרום פליטה של המקורות קונבנציונאלי המשמש שאיבה מוצק לייזרים המדינה. YLF אינו מראה נזק UV, ויש לו שיעורי ריקבון שאינם רדיאטורים נמוכים יותר עבור תהליכים המתרחשים בין רמות אלקטרוניות המשתתפות בתהליך שאיבה וליסינג.
אין קריסטל YLF מסוממים יש גם מקדם קליטה נמוך, שני פוטון. בגלל שיעורי נמוך שאינם רדיאטורים שלה, החומר יכול לשמש פליטת אשד בין רמות ביניים, כמו גם ממיר למעלה.
YLF הוא גם בינוני טוב עבור מצב נעילה ב 1047 או 1053 ננומטר ו 1.313 מיקרומטר כתוצאה birefringence הטבעי שלה עדשה תרמית נמוכה. מצב פולסים נעול מ YLF הם תודה קצר יותר linewidth הרחב שלה, הן עבור 1047/1053 ננומטר ו 1.313 מיקרומטר פסגות פליטה.
| Transparency Region | 180nm to 6.7mm | |||||
| Peak Simulation Emission Cross Section | 1.8x10-19cm2 (E || c) at 1.047mm | |||||
| 1.2x10-19cm2 (E ^ c) at 1.053mm | ||||||
| Spontaneous Fluorescence Lifetime | 485ms for 1% Nd doping | |||||
| Scatter Losses | <0.2% / cm | |||||
| Peak Absorption Coefficient | a=10.8cm-1 (792.0 nm E || c) | |||||
| a=3.59cm-1 (797.0 nm E ^ c) | ||||||
| Refractive Indices | Wavelength (nm) | ne | ne | |||
| 262 | 1.485 | 1.511 | ||||
| 350 | 1.473 | 1.491 | ||||
| 525 | 1.456 | 1.479 | ||||
| 1050 | 1.448 | 1.47 | ||||
| 2065 | 1.442 | 1.464 | ||||
| Sellmeier Equations | ni2(l) = A + Bl2/(l2-C) - Dl2/(l2-E) | |||||
| A | B | C | D | E | ||
| no | 3.38757 | 0.70757 | 0.00931 | 0.18849 | 50.99741 | |
| n2 | 1.31021 | 0.84903 | 0.00876 | 0.53607 | 134.956 | |
| Wavelength（nm） | E∥c | E⊥c |
| 436 | -2.44×10-6/℃ | -0.54×10-6/℃ |
| 578 | -2.86×10-6/℃ | -0.91×10-6/℃ |
| 1060 | -4.30×10-6/℃ | -2.00×10-6/℃ |

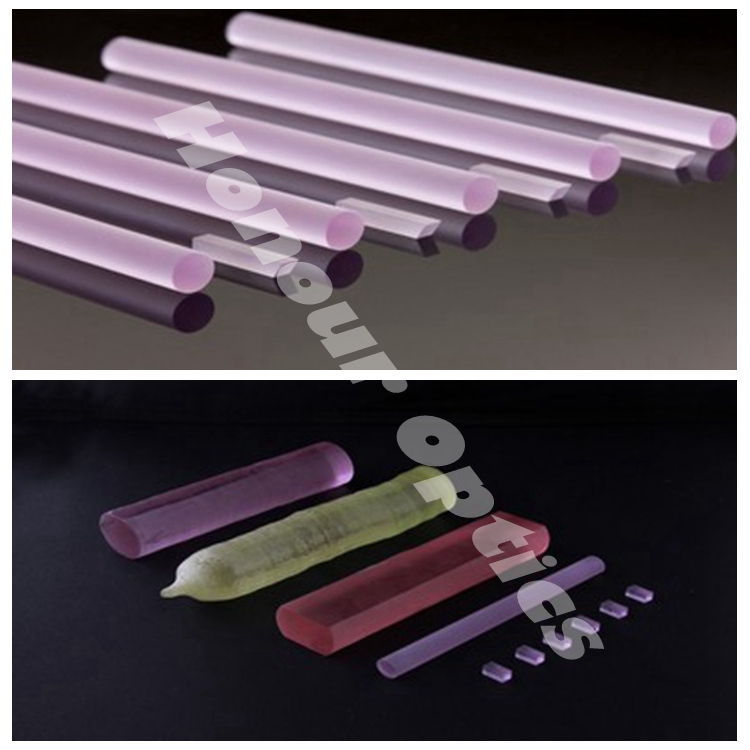

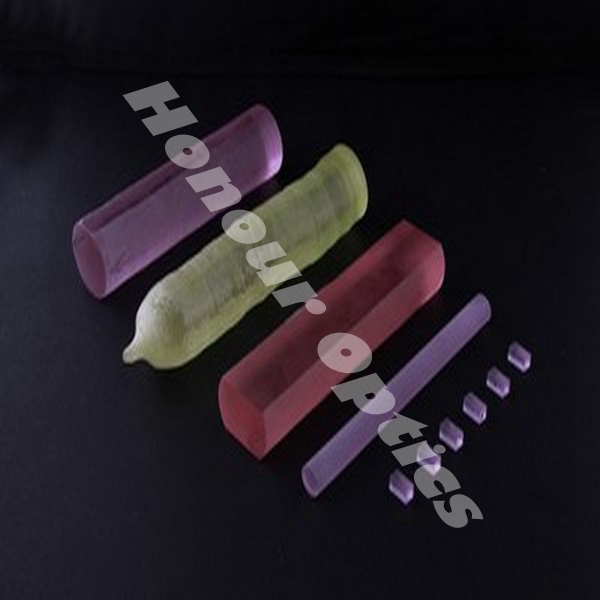

כבוד אופטיקה מספקת מחיר נמוך YLF גביש לייזר מוטות ולוחות עם חתכים שונים, מידות, וציפויים. קומפוזיציות דופנטים שונים עם ריכוזים שונים זמינים עבור דרישות ספציפיות של הלקוח. Nd: YLF הוא מדיום הליסינג הנפוץ ביותר עבור דיודה שאוב ו arc מנורה שאוב מצב מוצק לייזרים. בדרך כלל גבישים YLF ארוך עבור המנורה שאיבה עם ריכוז סטנדרטי ל -1.0 אטום%, קצר גבישים YLF המשמש דיודה שאיבה עם ריכוז ל -1.5 אטום.
אחרים כמו Er: YLF, הו: YLF ו TM: גביש יחיד YLF נועד להיות מיושם לייזרים מצב מוצק אשר נמצאים בשימוש נרחב עבור יישומים תעשייתיים, רפואיים ומדעי. גבישי YLF טהורים שקופים בתוך רצועת הספקטרום של 0.12 עד 7.5 מיקרומטר, פוטו-תרמי ועמיד בפני קרינה. הגבישים YLF יש ערכים נמוכים של אינדקס השבירה לא לינארית תרמוס אופטי קבועים.
ריכוז סימום מ 0.5 עד 3.0mol%
קוטר מ 2 מ"מ ל 50.8 מ"מ, אורך מ 1 מ"מ ל 180 מ"מ
אוריינטציה סובלנות: 5 דקות
ריכוז ריכוז סובלני ------------------------ 0.1%
מקביליות ------------------------------------------------- - < 10 שניות
ניצב ------------------------------------------- < 5 דקות arc
Chamfer ------------------------------------------------- ---- 0.1mm @ 45 °
נקה צמצם ---------------------------------------------- 95%
איכות פני השטח --------------------------------------------- 10/5
משטח שטוח -------------------------------------------- λ /10 @ 633 ננומטר
עיוות Wavefront -------------------------------------- < λ /8 @ 633nm
קריסטל לייזר YLF הוא birefringent, אשר מבטלת אובדן depolarization תרמית המושרה. הרווח ואת אורך הפליטה של Nd: YLF הם קיטוב תלויים: יש קו 1047nm חזק עבור קיטוב π ו חלש אחד ב 1053nm עבור קיטוב σ. קו 1053 ננומטר גם מתאים את שיא השיא של Nd: זכוכית, כך Nd: לייזרים YLF משמשים בדרך כלל כמו Nd: YLF לייזר גנרטור ו preamplifier עבור הבאים Nd: מגברי זכוכית.
Nd: YLF מציע חלופה למארח Nd הנפוץ יותר: YAG לפעולת IR בקרבת פעולה. השילוב של עדשות תרמיות חלשות (נמוך פי 19 מזה של Nd: YAG), רוחב קו פלואורסצנטי גדול תנודה מקוטבת באופן טבעי להפוך Nd: YLF חומר מצוין עבור CW, מצב נעילת המבצע. Q-Switch במצב קצב חזרות מתון (~ 1 kHz). קרן מקוטבת ליניארית הוא אידיאלי עבור Q- מיתוג ואת הכפלת תדירות. פלט 1053 ננומטר תואם את הפרופילים רווח של Nd זכוכית ולכן הוא יכול לבצע גם מתנד או מראש מגבר עבור זה ND זכוכית לייזר המארח. ברוכים הבאים לכולם גביש לייזר YLF הסיטונאי.

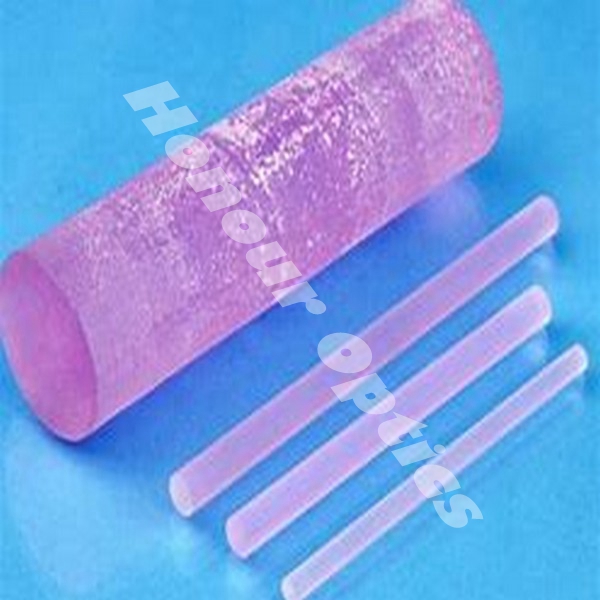

כבוד אופטיקה מספקת Nd, Pr, Er, Ho, לא מסוממים גבישי YLF באמצעות טכניקה Czochralski. כבוד אופטיקה היא יצרנית לייזר מקצועי YLF לייזר, למכור טוהר גבוהה לייזר לייזר YLF, מוזמן להתייעץ מחיר נמוך YLF לייזר מחיר אופטימלי.
